Otras estructuras

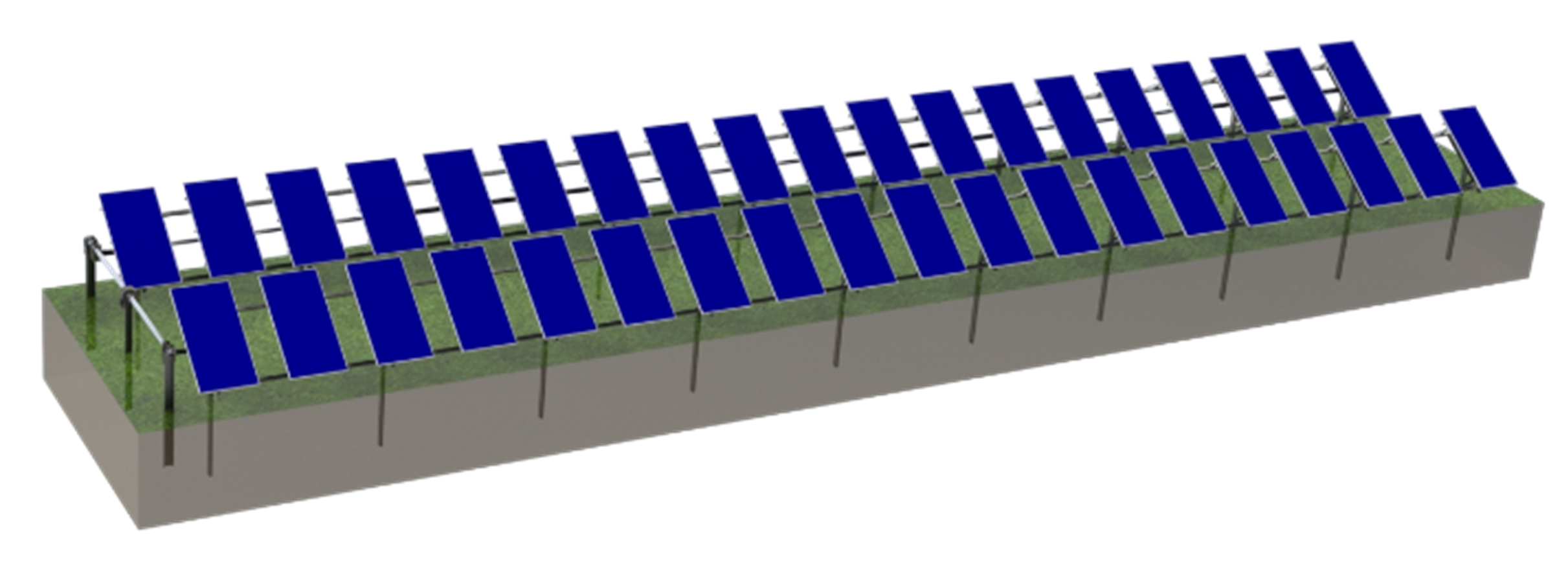

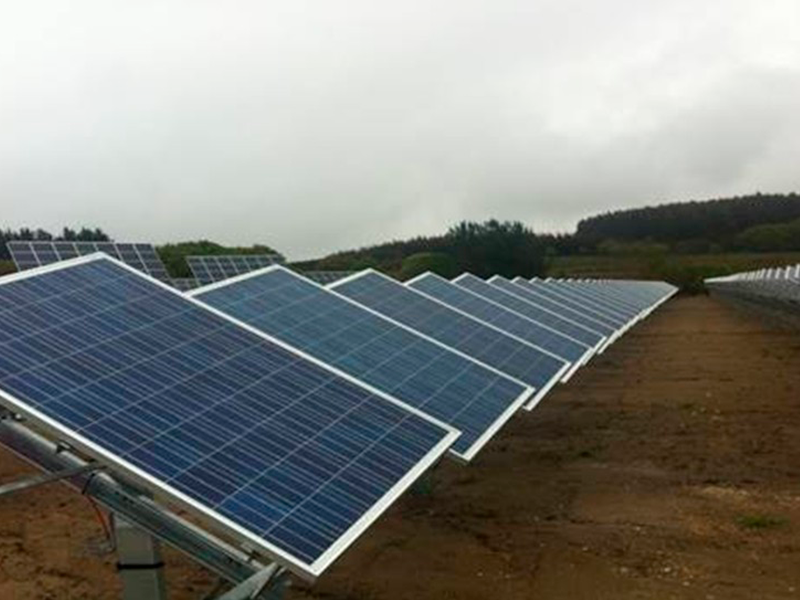

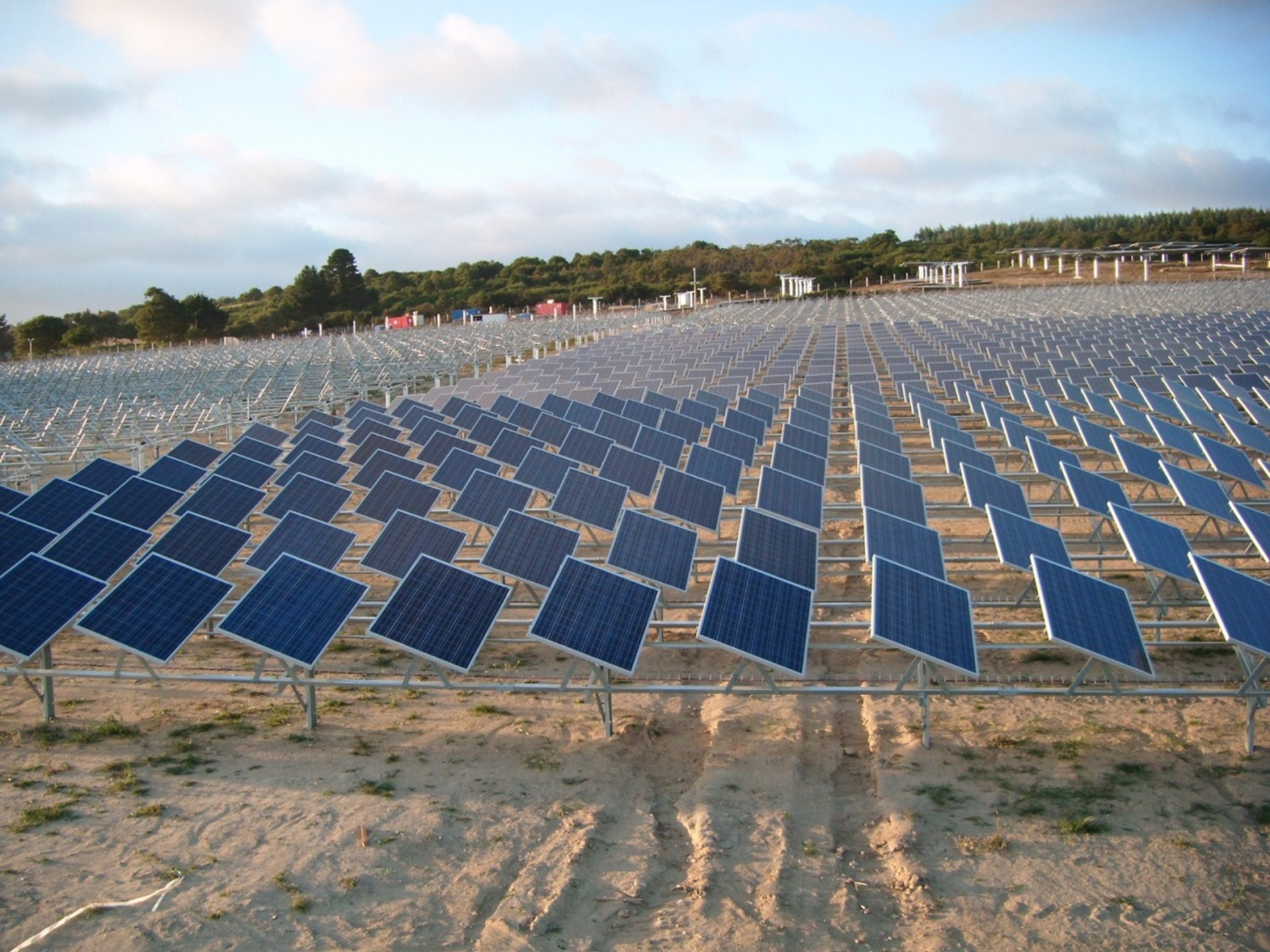

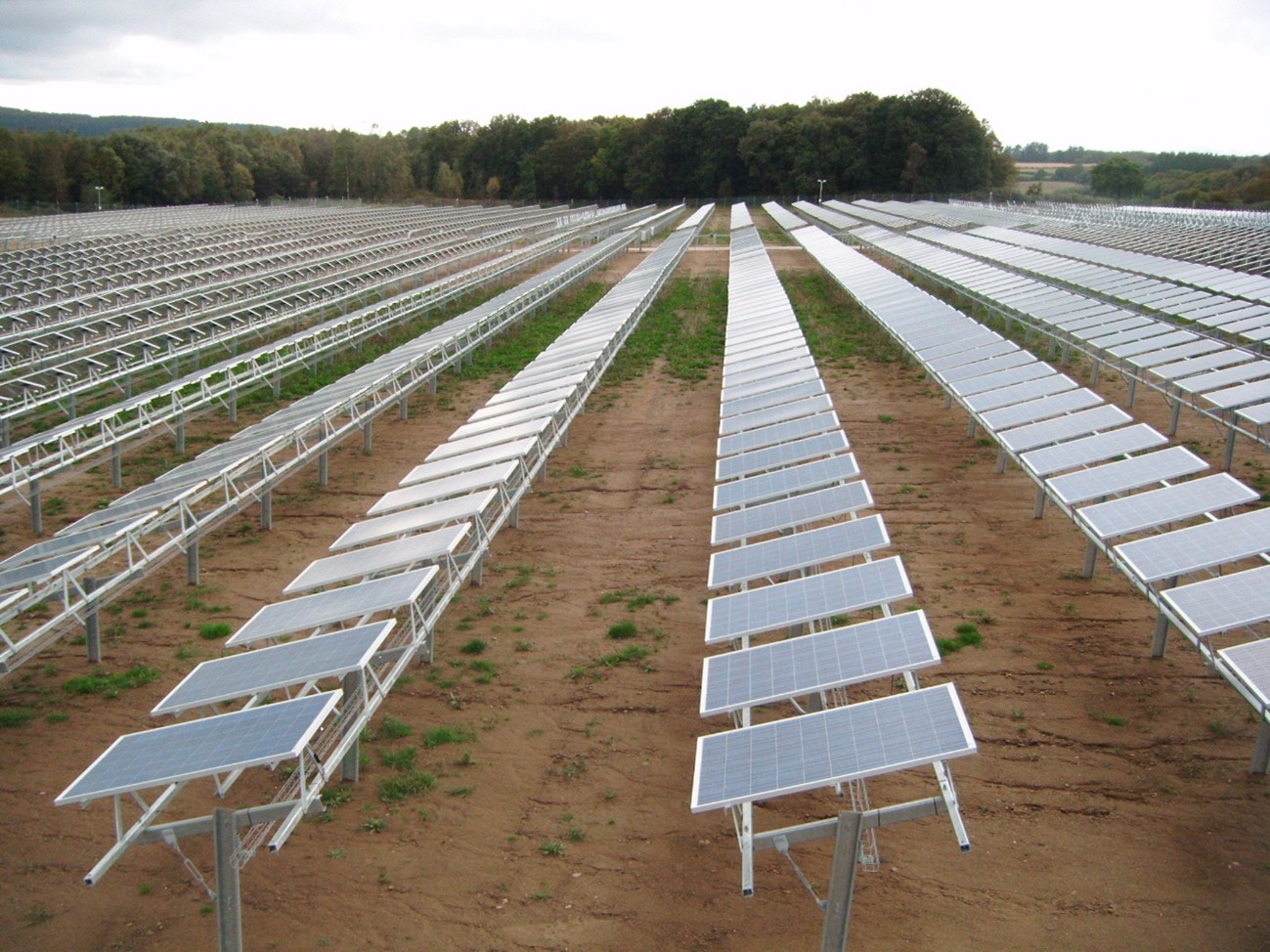

Tracker lineal 2 ejes horizontal
La línea de seguidores 2 ejes horizontal BRAUX®, orientado al Sur, se caracteriza por su movimiento azimutal, realizando dos tipos de seguimiento:
Preciso, Robusto, Eficiente
Con este tipo de tracker conseguimos un alto rendimiento de la producción solar, sobre todo en zonas con latitudes superiores a 40º, según varios estudios realizados tanto en nuestra base experimental como en proyectos construidos con este tipo de tracker.
Datasheet Tracker lineal 2 ejes horizontal
| Tipo de seguidor | Seguidor solar dos ejes lineal |
| Ángulo de giro automático Este-Oeste | +/- 21º |
| Inclinación estacionaria Norte-Sur | Dos posiciones: 19º y 35º (configurable según localización) |
| Tipo de cimentación | En función del terreno: hincado directo / pre-drilling + hincado / micropilotes / Otros |
| Módulos fotovoltaicos | Compatible con todo tipo de módulos: marco / dual glass / bifacial Mínimas sombras con módulo bifacial |
| Tolerancia de pendiente | 3% de inclinación del terreno tanto en dirección Norte-Sur como Este-Oeste. Otras pendientes bajo estudio. |
| Ocupación del suelo | 2,4 – 3,0 hectáreas / MWp según configuración y potencia de placa |
| Agrupación eléctrica: | 1000V – 1500V |
| Motores por MWp: | 18 – 22 motores/MW según configuración y potencia del panel utilizado |
| Potencia por motor: | 0,150kW DC |
| Consumo | Autoalimentado: 0 Wh/día – No autoalimentado: 20 – 50 Wh/día |
| Algoritmo de control | Mediante controlador programado con Cálculo Astronómico |
| Control de movimiento | Inclinómetro incorporado en cuadro de control |
| Comunicaciones | Wireless (sin cable) – TCP/IP (por cable) |
| Viento máximo de funcionamiento: | Según proyecto |
| Resistencia la viento | Adaptable según localización y normativa local aplicable |
| Códigos y normas | ISO 9001/ISO 14001 / Marcado CE / Eurocódigo / Normas locales |
| Defectos de fabricación | 10 años en defectos estructurales. Componentes: «Back to Back» según fabricante |
Configuración variable de 2 o 4 filas según proyecto
Tipo de seguidor
Seguidor solar dos ejes lineal
Ángulo de giro automático Este-Oeste
+/- 21º
Inclinación estacionaria Norte-Sur
Dos posiciones: 19º y 35º (configurable según localización)
Tipo de cimentación
En función del terreno: hincado directo / pre-drilling + hincado / micropilotes / Otros
Módulos fotovoltaicos
Compatible con todo tipo de módulos: marco / dual glass / bifacial
Mínimas sombras con módulo bifacial
Tolerancia de pendiente
3% de inclinación del terreno tanto en dirección Norte-Sur como Este-Oeste. Otras pendientes bajo estudio.
Ocupación del suelo
2,4 – 3,0 hectáreas / MWp según configuración y potencia de placa
Agrupación eléctrica
1000V – 1500V
Motores por MWp:
18 – 22 motores/MW según configuración y potencia del panel utilizado
Potencia por motor
0,150kW DC
Consumo
Autoalimentado: 0 Wh/día – No autoalimentado: 20 – 50 Wh/día
Algoritmo de control
Mediante controlador programado con Cálculo Astronómico
Control de movimiento
Inclinómetro incorporado en cuadro de control
Comunicaciones
Wireless (sin cable) – TCP/IP (por cable)
Viento máximo de funcionamiento:
Según proyecto
Resistencia la viento
Adaptable según localización y normativa local aplicable
Códigos y normas
ISO 9001/ISO 14001 / Marcado CE / Eurocódigo / Normas locales
Defectos de fabricación
10 años en defectos estructurales.
Componentes: «Back to Back» según fabricante
Configuración variable de 2 o 4 filas según proyecto
Mínimo mantenimiento
Menor coste de fabricación y montaje
Adaptación al terreno
Funcionamiento inteligente
Respeto por el medio ambiente

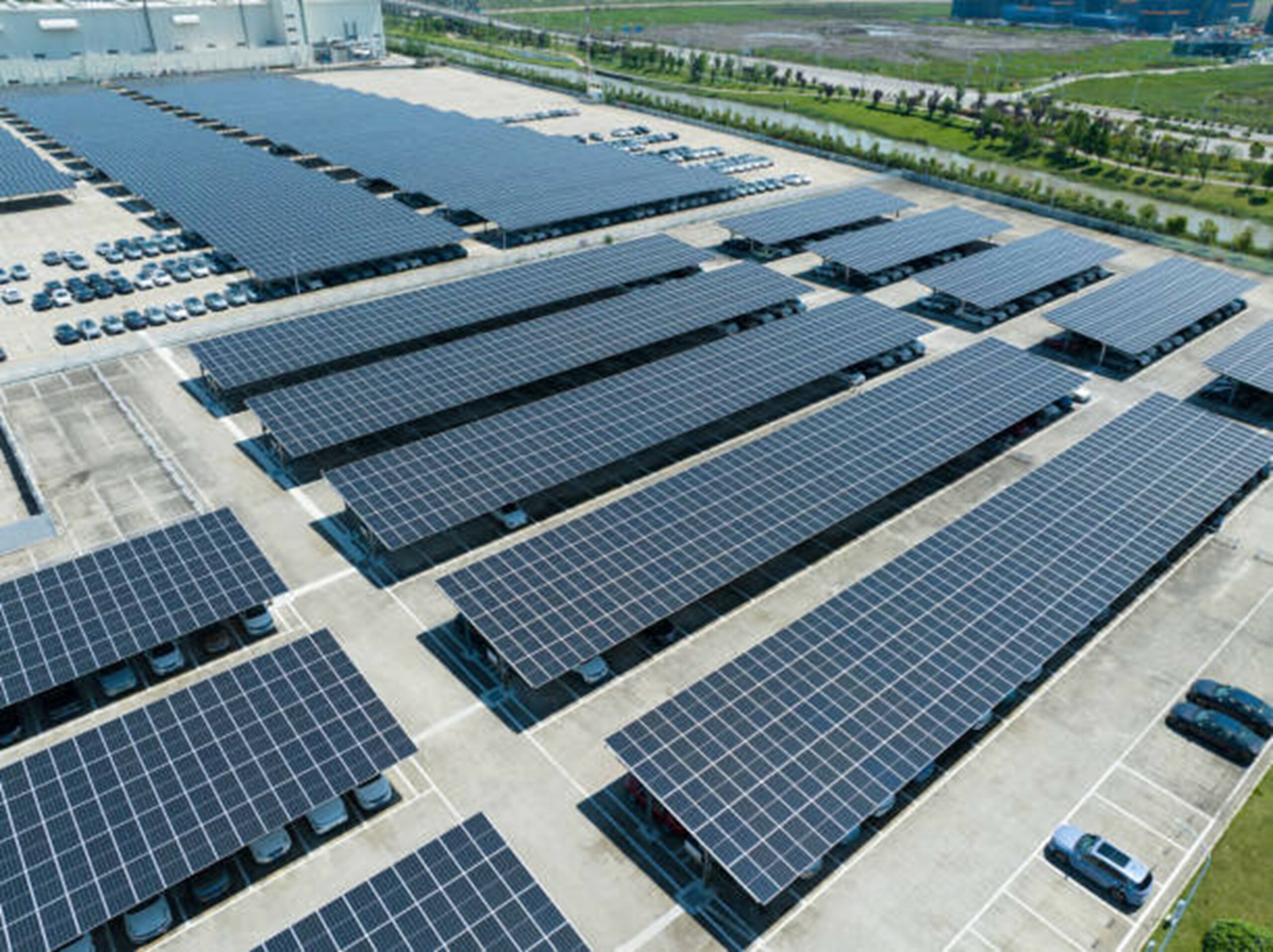

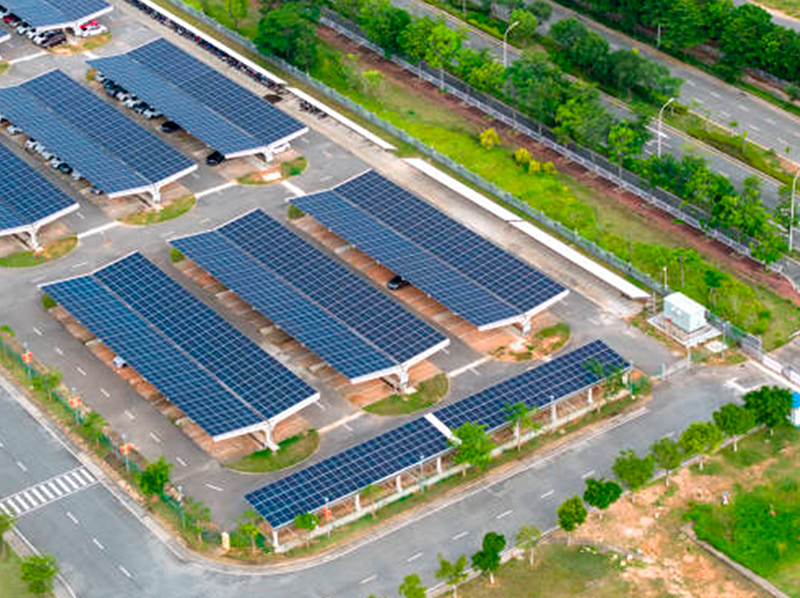

Marquesina solar
La estructura de parking o marquesina solar es una estructura diseñada a medida para cumplir principalmente dos funciones: proteger del sol y de condiciones climáticas adversas a los coches y generar electricidad aprovechando el espacio de su cubierta para instalar módulos fotovoltaicos, bien para autoconsumo o bien para venta a red.
Esta solución, ayuda a impulsar a las empresas su compromiso con la sostenibilidad y medio ambiente, potenciando su imagen frente a sus clientes y dando ejemplo a sus empleados.
Fabricamos varios modelos en diversas configuraciones y tamaños en función de las necesidades de cada cliente y cada proyecto, tanto en disposición horizontal como vertical, adaptándonos a la potencia requerida en cada momento.

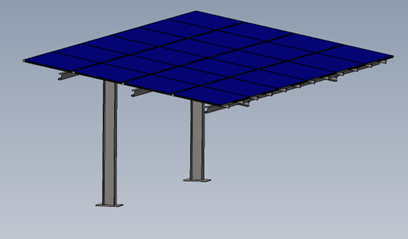

Modelo simple
Estructura en un solo agua

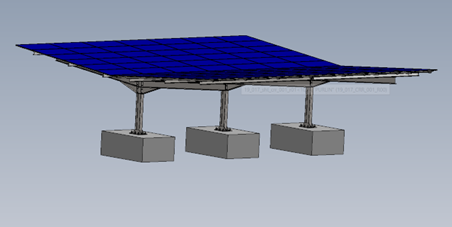

Modelo doble
Estructura en dos aguas
Ventajas
Estructuras sobre cubierta
Diseñamos y fabricamos a medida estructuras de acero para instalación de paneles sobre cubiertas de diferentes tipos: chapa grecada, panel sándwich, cubiertas planas de diferentes tipologías, teja, etc.
Utilizamos diferentes tipos de perfiles, combinando las secciones y dimensiones que mejor se adapte a cada tipo de cubierta, tanto para el sector industrial, servicios o doméstico.

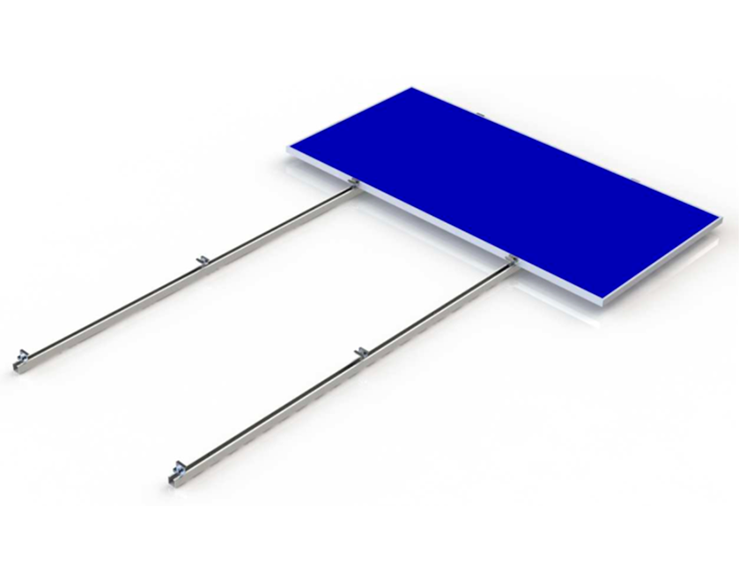

Estructura coplanar
Nos adaptamos a la inclinación y características técnicas de la propia cubierta, configurando los perfiles estructurales según las características constructivas de la misma.
Los perfiles se suministran preparados con las dimensiones y taladros necesarios según el tipo de módulo y configuración que se vaya a instalar, de forma que optimizamos el tiempo de montaje lo máximo posible.

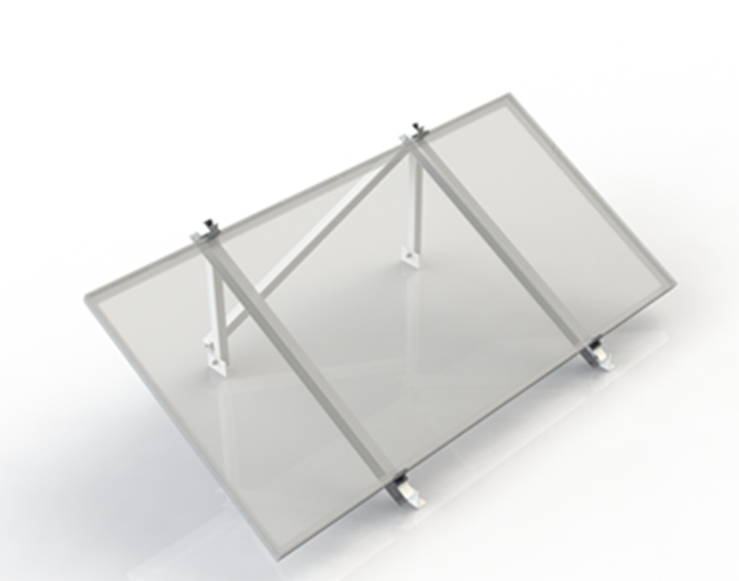

Estructura inclinada
Este tipo de estructura se utiliza sobre todo en cubiertas planas o bien en cubiertas inclinadas que necesiten buscar la orientación más óptima para conseguir un mayor rendimiento de la instalación fotovoltaica.

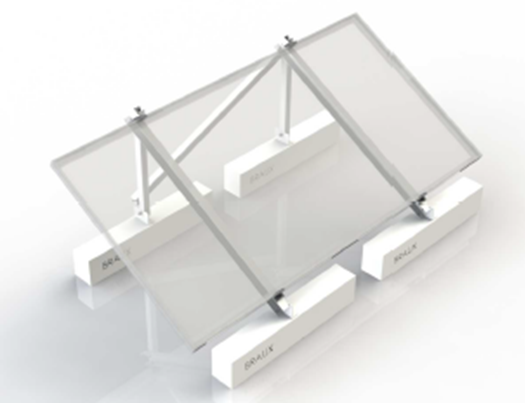

Estructura lastrada
Este tipo de estructura está especialmente diseñada para cubiertas planas impermeabilizadas o tipo Deck donde no está permitido taladrar, o bien no se está permitido ningún tipo de obra civil.
Los lastres se calculan a medida según la carga necesaria a soportar y sobre todo en base a las características constructivas de la cubierta.
Datasheet estructuras sobre cubiertas
| Estructura | S275JR CLASS1 UNE 10025 / MAGNELIS (Galvanizado en caliente según UNE-EN ISO) Tornillería en acero Gr. 8.8 (Galvanizado en caliente según UNE-EN ISO 10684:2006) |
| Fijación de Módulos | Grapas de aluminio EN AW 6063 T6 Tornillería en acero inoxidable A2-70 |
| Cubiertas | Cubierta inclinada: Chapa Grecada, Teja, Panel Sandwich, Chapa ondulada Cubierta plana: Hormigón, Grava, Baldosa |
| Fijación a Cubierta (Coplanar e Inclinada) |
Ganchos tipo J (correa), T. Autorroscante (correa), Fijación Teja (correa), Panel sandwich, Chapa Grecada, T. Autoperforante (cubierta), Fijación a Cubierta de Hormigón |
| Fijación a Cubierta (Lastrada) |
Lastre de Hormigón |
| Inclinación cubierta | Pendientes menores de 3º (transitables), máximo hasta 30º |
| Normativa | Eurocódigo CTE-Código Técnico de la Edificación Normativa local según país |

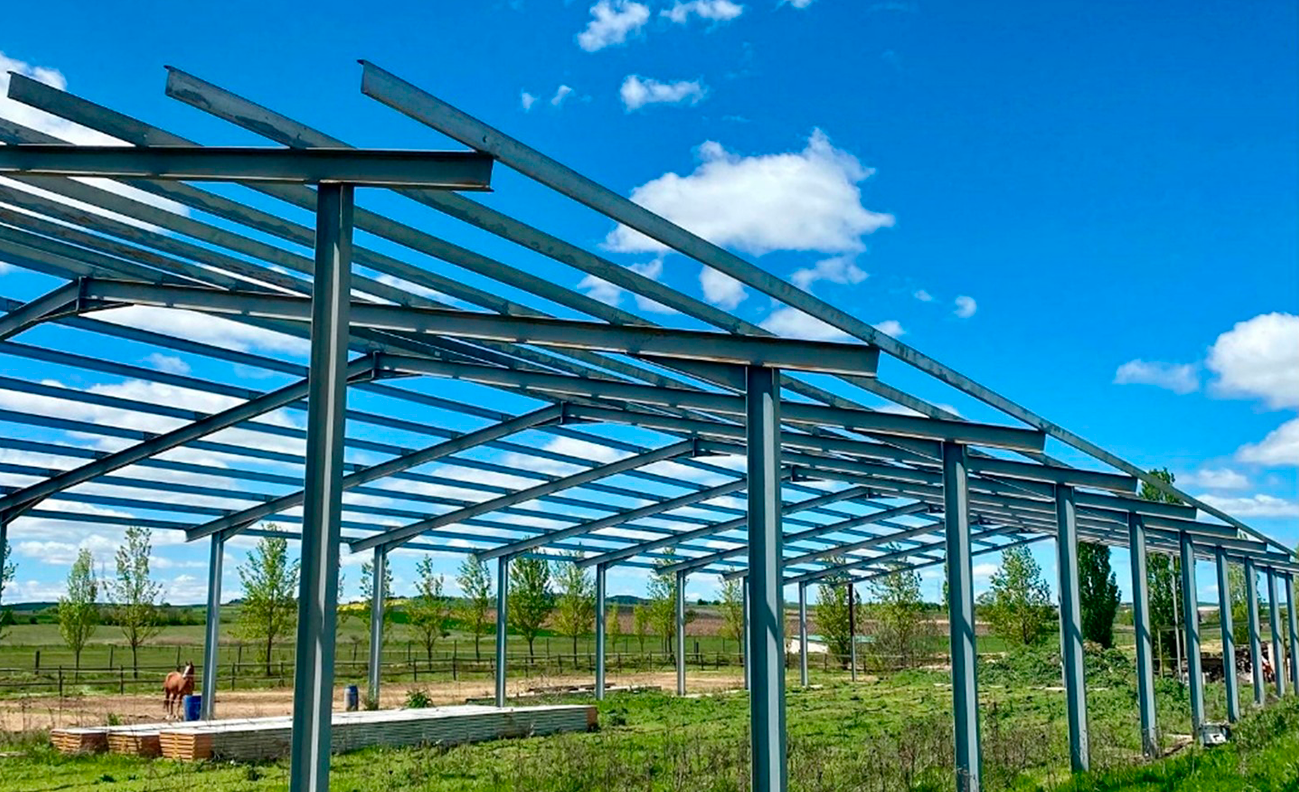

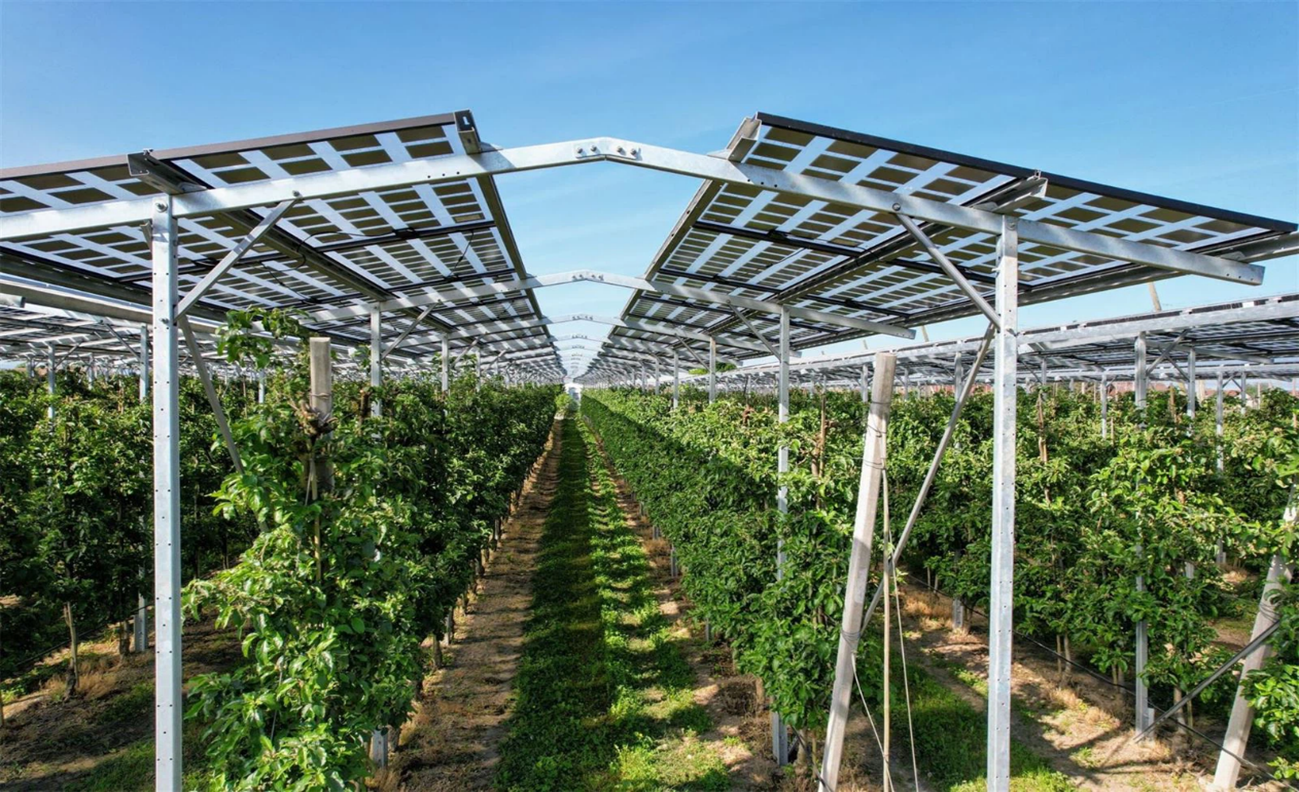

Estructura agrovoltaica
La estructura solar BRAUX diseñada para soluciones agro-voltaicas, es una estructura fija elevada que permite convivir las instalaciones fotovoltaicas con los sectores agrarias y ganaderos.
Dada la altura de este tipo de estructuras, permite seguir utilizando el espacio para su uso habitual tanto en plantaciones agrícolas como en uso ganadero al permitir el paso de los animales debajo de estas estructuras.
