Preciso, Robusto, Eficiente

Preciso, Robusto, Eficiente

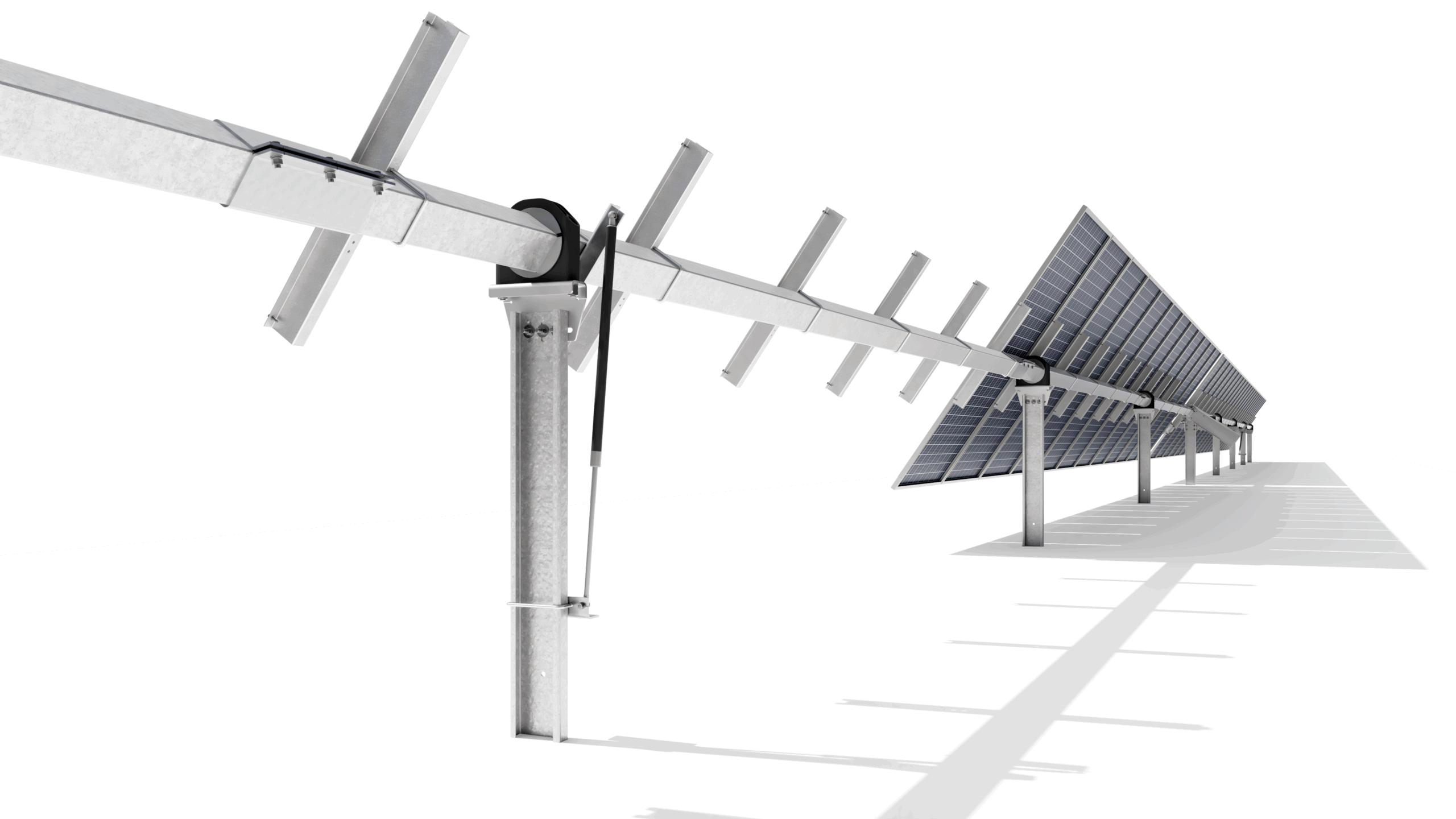

Estructura de seguidor solar con paneles fotovoltaicos en sistema de un eje

Diseño que da solidez

Nuestro diseño se centra en la innovación estructural, utilizamos una configuración de múltiples puntos de apoyo. Esto crea una estructura más robusta y estable, que distribuye las cargas de manera más uniforme, lo que aporta:

  • Mayor estabilidad: El diseño “múltiple” minimiza el efecto del viento, lo que reduce la vibración y el estrés de los paneles. Esto es especialmente importante en zonas con condiciones climáticas extremas.
  • Mantenimiento simplificado: nuestros trackers están diseñados para que tanto los motores y otros componentes sean accesibles y fáciles de reemplazar, sin tener que desmontar la estructura: Esto nos diferencia de otros fabricantes.

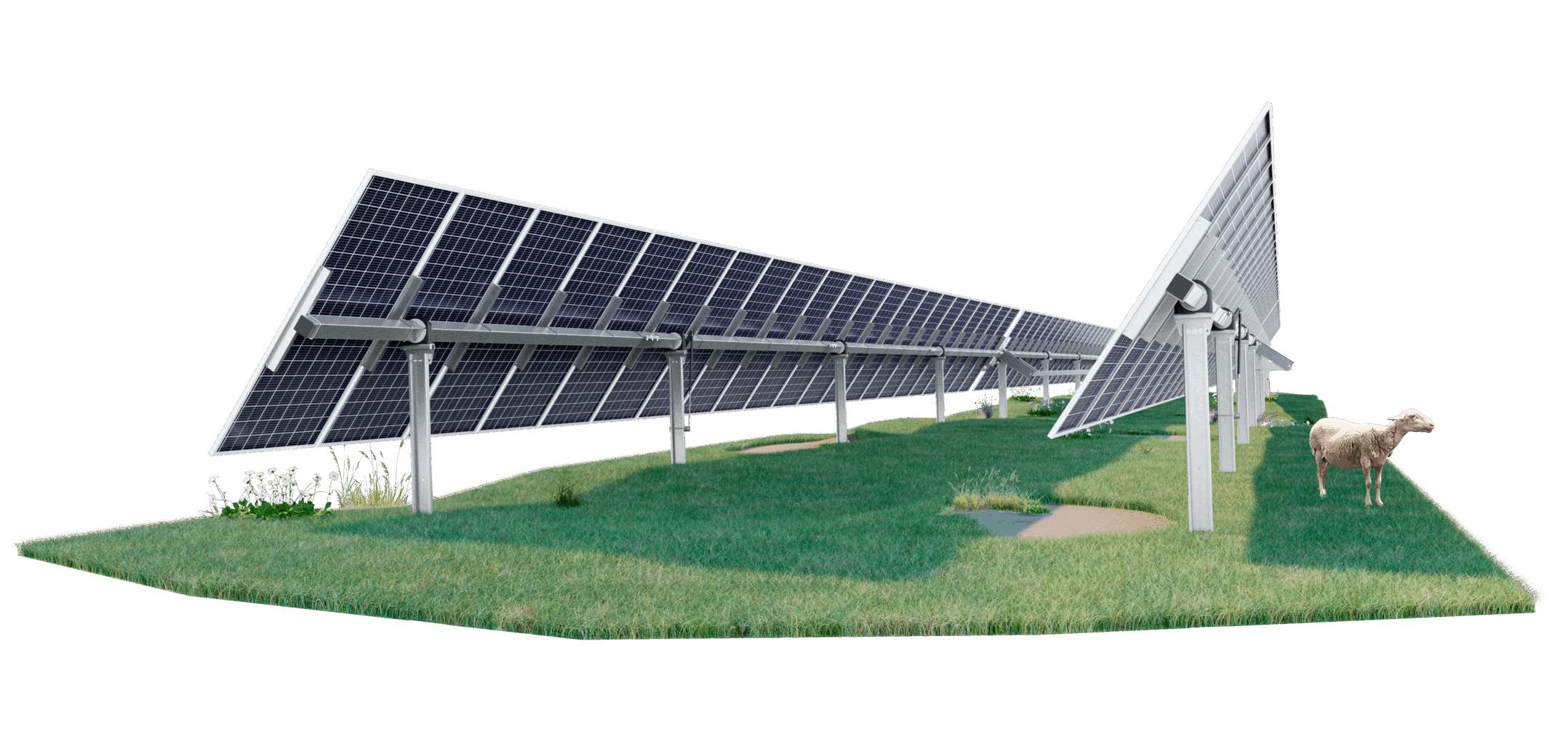

Fila de paneles solares en seguidor horizontal con oveja pastando

Nuestros trackers están diseñados para maximizar la producción de energía.

  • Mayor generación de energía: La optimización de la producción de energía significa que recuperas tu inversión más rápido y obtienes un mayor retorno económico a lo largo de la vida del proyecto.

  • Menor consumo de energía: El diseño eficiente de nuestros motores y sistemas de control asegura que el consumo de energía del propio tracker sea mínimo, lo que aumenta la eficiencia neta de toda la planta solar.

  • Optimización de superficie: minimizamos el espacio del proyecto (layout) para optimizar la potencia instalada y maximizando el rendimiento del sistema. Nos adaptamos a terrenos difíciles, buscando soluciones ad hoc, con suelos no aptos para hincar, % pendientes elevadas, cambios bruscos, irregularidades en layout, entre otros.

  • Probabilidad de fallo despreciable: nuestros equipos llevan años que han sido probados en las condiciones más severas, adversas y hostiles en diversas ubicaciones geográficas nacionales e internacionales; lo que significa una muestra muy representativa y real de cual es el grado de fiabilidad y comportamiento. Esto nos ha permitido optimizar la funcionalidad del sistema, incorporando las mejoras técnicas necesarias y hemos conseguido adelantarnos a las soluciones que buscan una eficiencia del 100% del sistema.

La durabilidad es un factor clave para la inversión a largo plazo.

  • Materiales de alta calidad: Utilizamos aceros con recubrimientos especiales y componentes que resisten mejor la corrosión y el desgaste. Priorizamos la resistencia estructural para garantizar una vida útil superior a los 25 años.

  • Garantía extendida: Ofrecemos garantías que reflejan nuestra confianza en la durabilidad de nuestros productos, superando las garantías estándar del mercado. Esto aporta una mayor tranquilidad y seguridad a tu inversión.

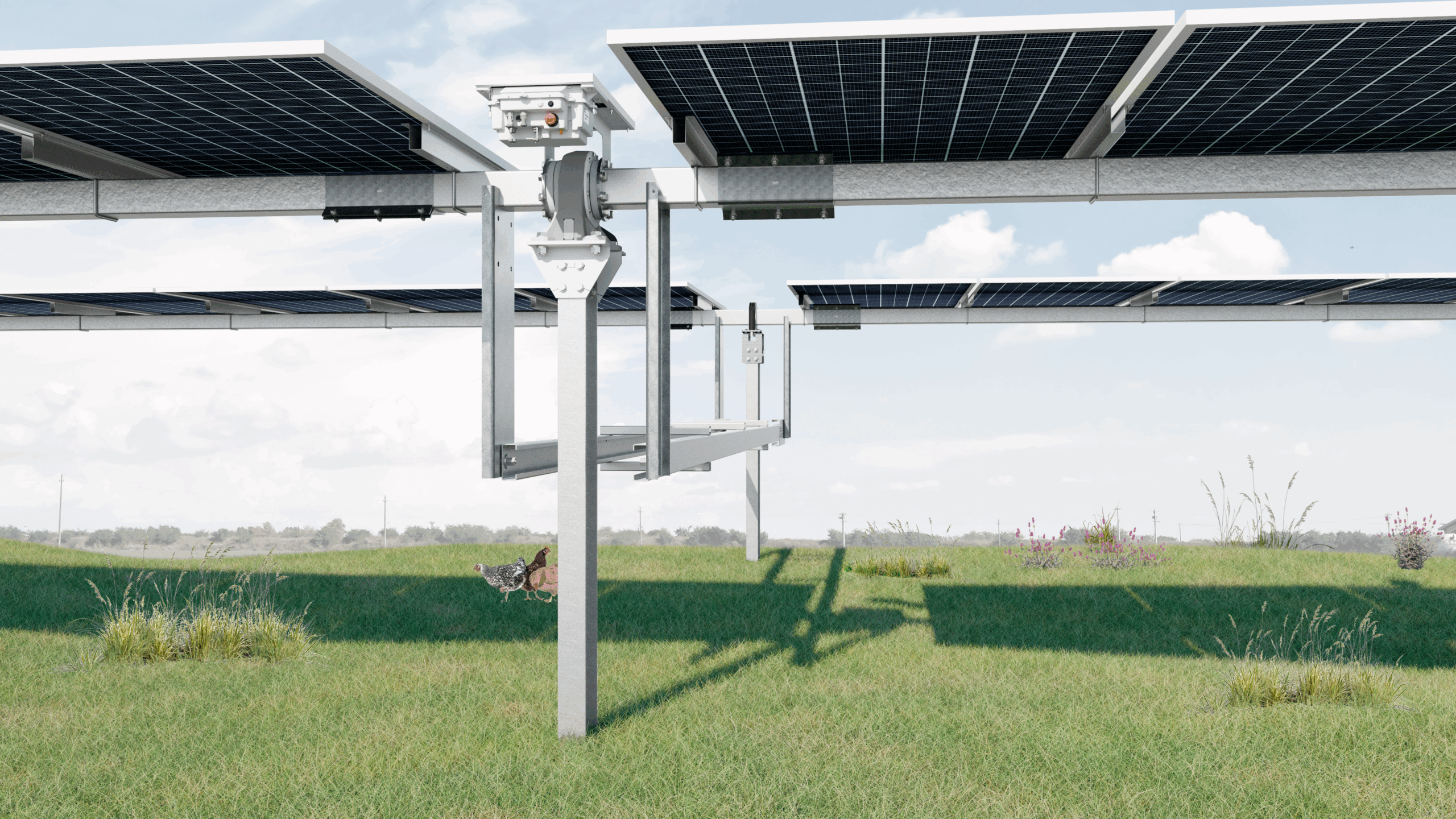

Sistema de seguidores solares con motor central en campo abierto
Paneles solares instalados en estructura metálica sobre terreno con césped y cielo despejado

Son equipos sencillos, fiables, con un funcionamiento inteligente

  • Utilizamos algoritmos de seguimiento avanzados que optimizan el ángulo de inclinación de los paneles en tiempo real, considerando factores como la nubosidad y la intensidad solar: Mayor captación de energía en comparación con sistemas que utilizan otros algoritmos.
  • Algoritmo de backtracking que permite posicionar el tracker evitando sombras ocasionales

  • Adaptable a varios protocolos de comunicación para su integración al sistema SCADA externo de cada cliente

  • Respuesta automática y configurable a las condiciones ambientales requeridas en cada proyecto
  • Posibilidad de accionamiento autoalimentado o con cable

Trackers monofila

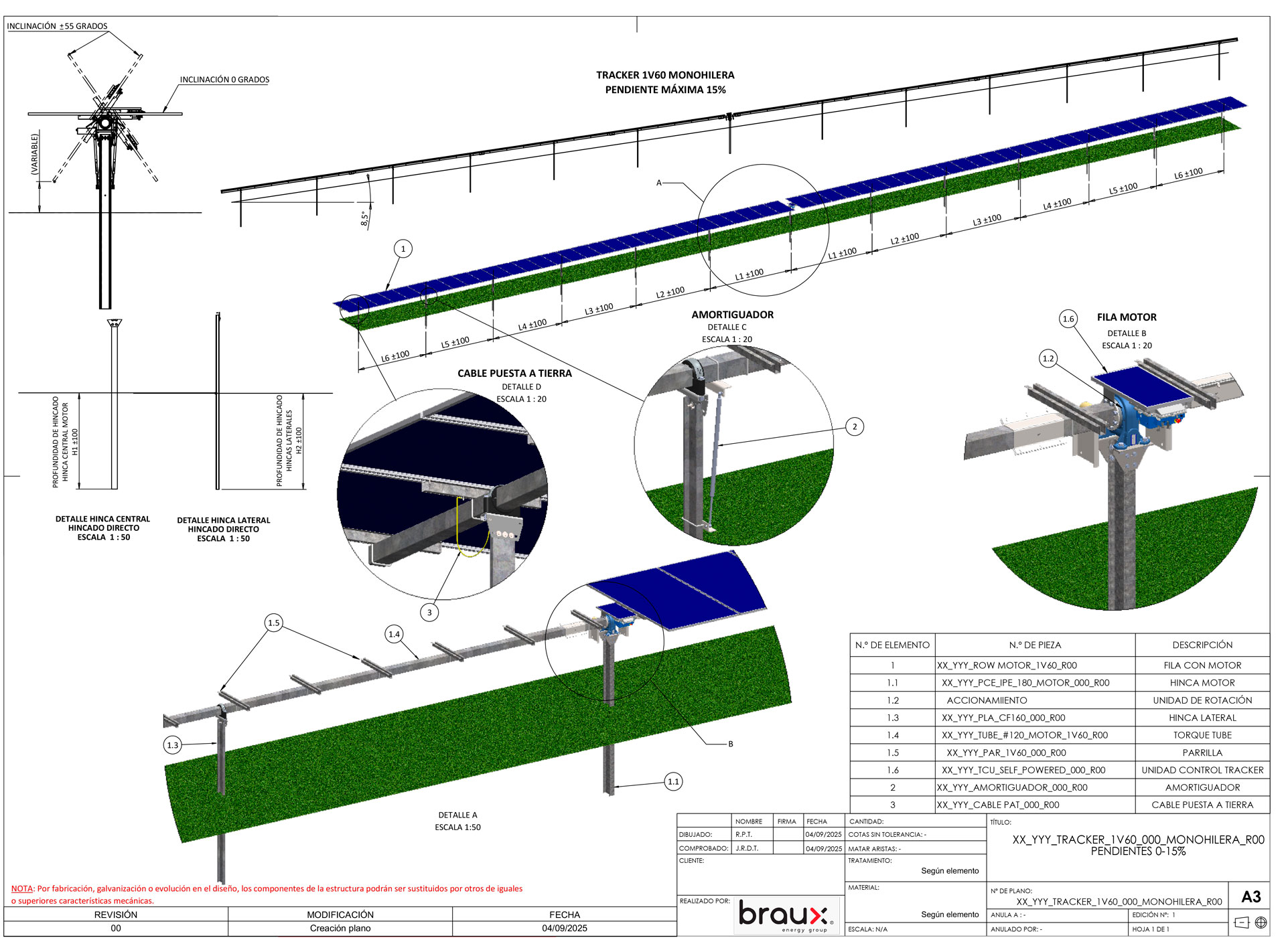

El diseño de tracker monofila o fila independiente, permite una mayor absorción de pendientes elevadas de terreno, favoreciendo su implantación y reduciendo así el movimiento de tierras del proyecto.

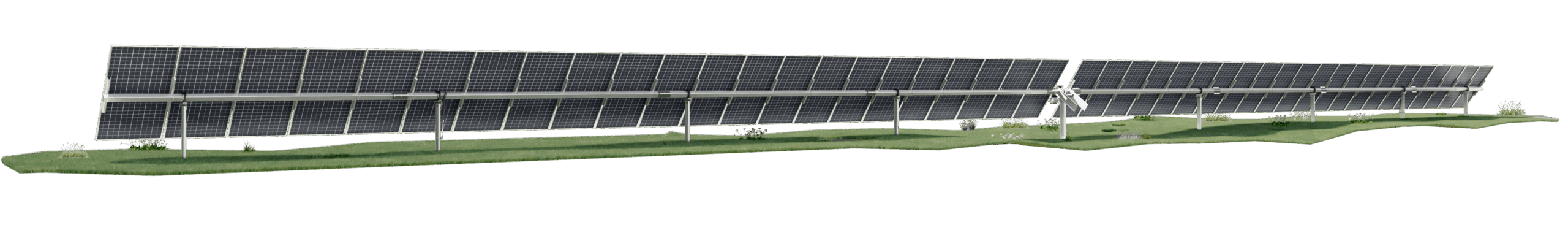

Fila de seguidores solares fotovoltaicos a un eje instalados en terreno inclinado con paneles solares de alto rendimiento

Tracker monofila permiten parrillas de mayor longitud llegando a adecuarnos a la longitud de string necesario para una mayor ordenación eléctrica dentro del layout. Además el criterio monofila aporta mayor versatilidad para aprovechar la superficie del terreno.

Hay que considerar la mejora económica del sistema de transmisión en un bi-fila, ya que un mismo motor está accionando el movimiento de 2 filas a la vez, y sin embargo en el caso monofila, un único motor acciona la transmisión de una única fila.

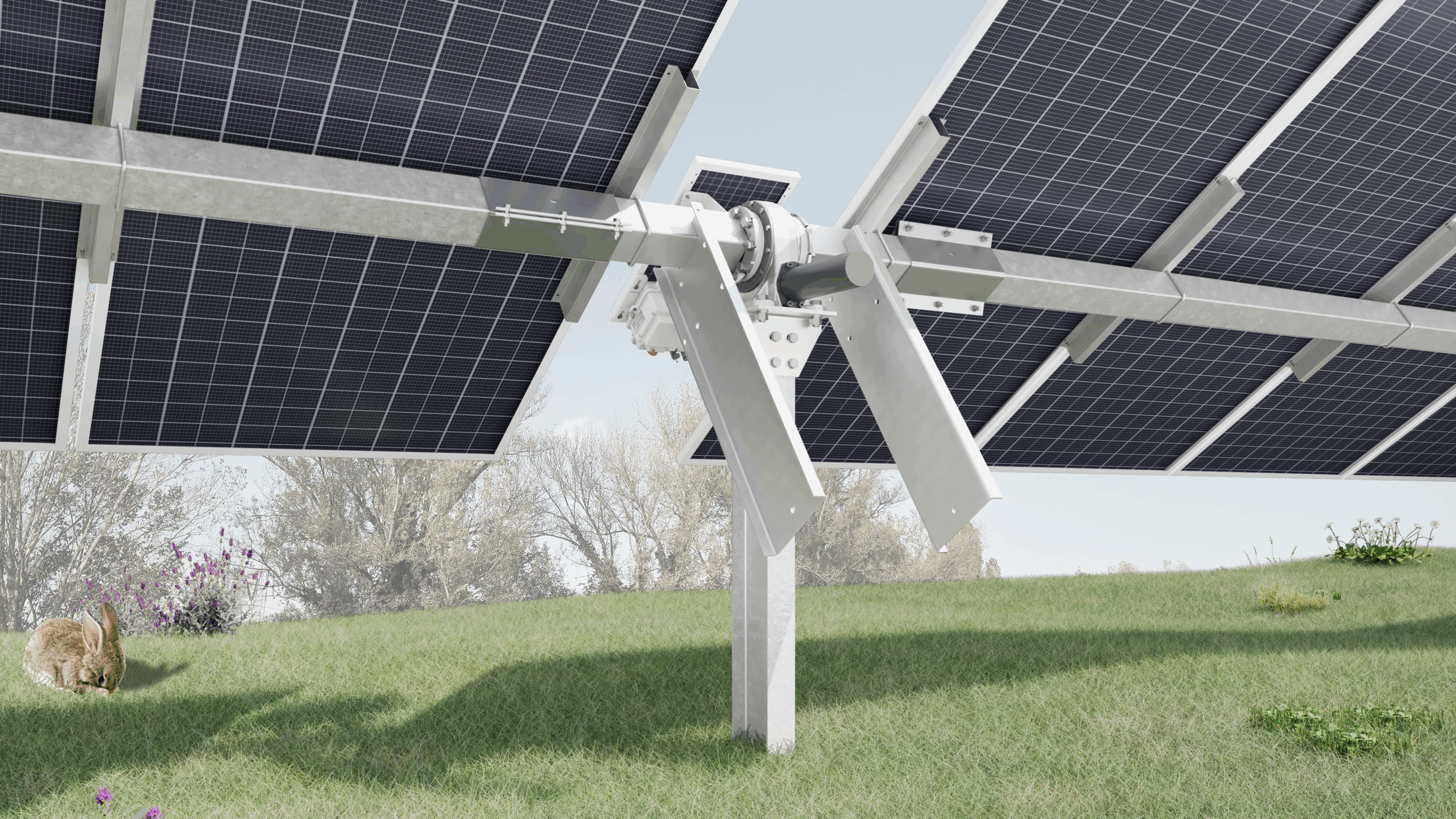

Seguidores solares fotovoltaicos en campo verde con estructura metálica y paneles solares de alta eficiencia

Calidad garantizada y certificada

Todos nuestros equipos están fabricados con los más altos estándares de calidad según los Sistemas de Gestión de Calidad a los que estamos acogidos:

  • ISO 9001 Sistemas Gestión de Calidad
  • UNE EN 1090 Marcado CE Estructuras Metálicas
  • IEC 62817
  • Equipos bancables, DUE DILIGENCE BANCABILITY

  • ITA

  • AENA

  • Ensayos y pruebas: túnel de viento, estudios DAF, CFD, ensayos aerolásticos, de vibraciones, etc

Trackers bifila o multifila

Con el tracker bifila o multifila, conseguimos optimizar el nº de motores del proyecto y por consiguiente reducimos el LCOE y sobre todo su mantenimiento.

Con un solo motor, conseguimos mover gran número de módulos, destacando así su rentabilidad, eficiencia y robustez.

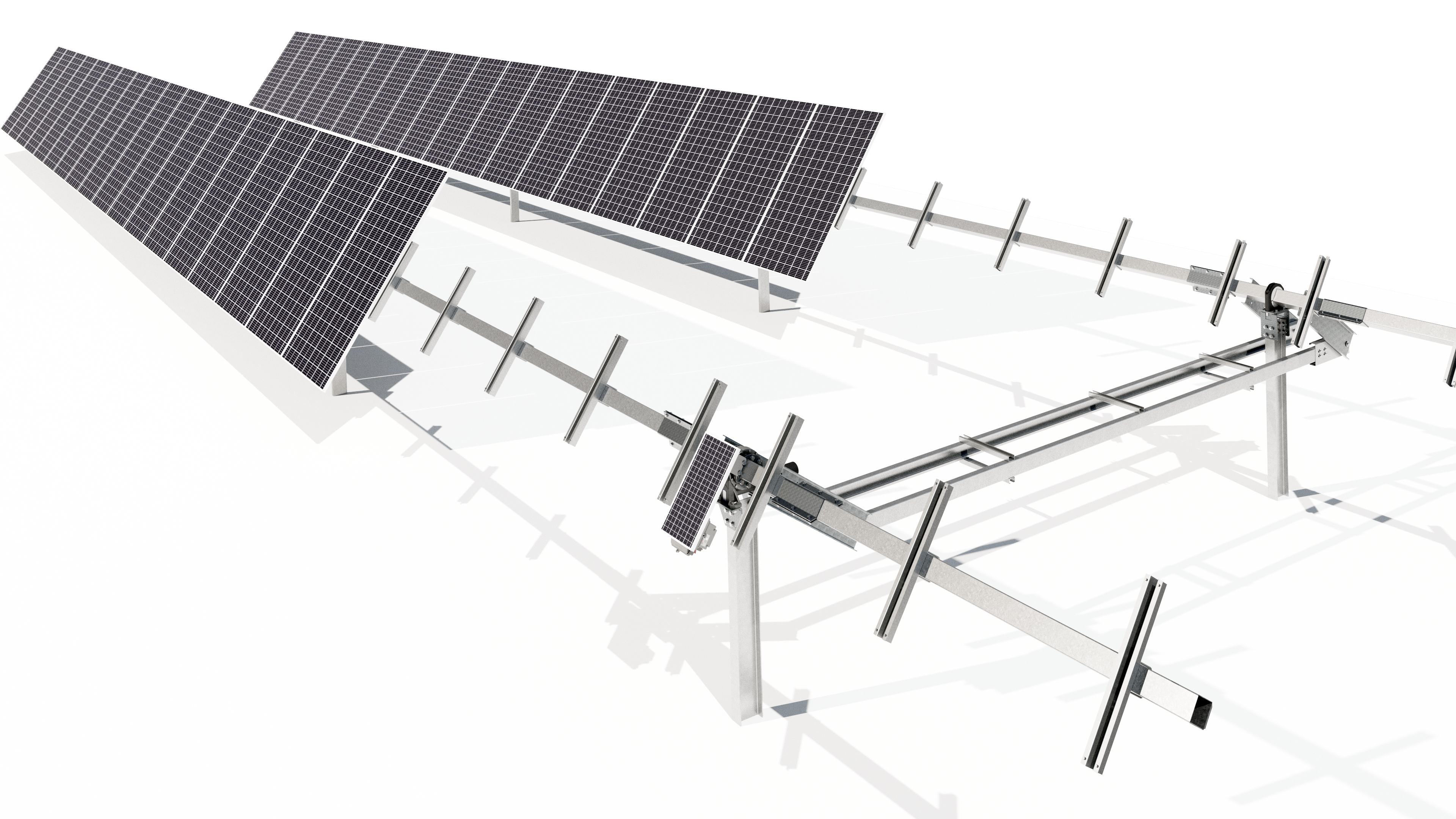

Estructura metálica de seguidor solar a un eje con soportes para paneles fotovoltaicos

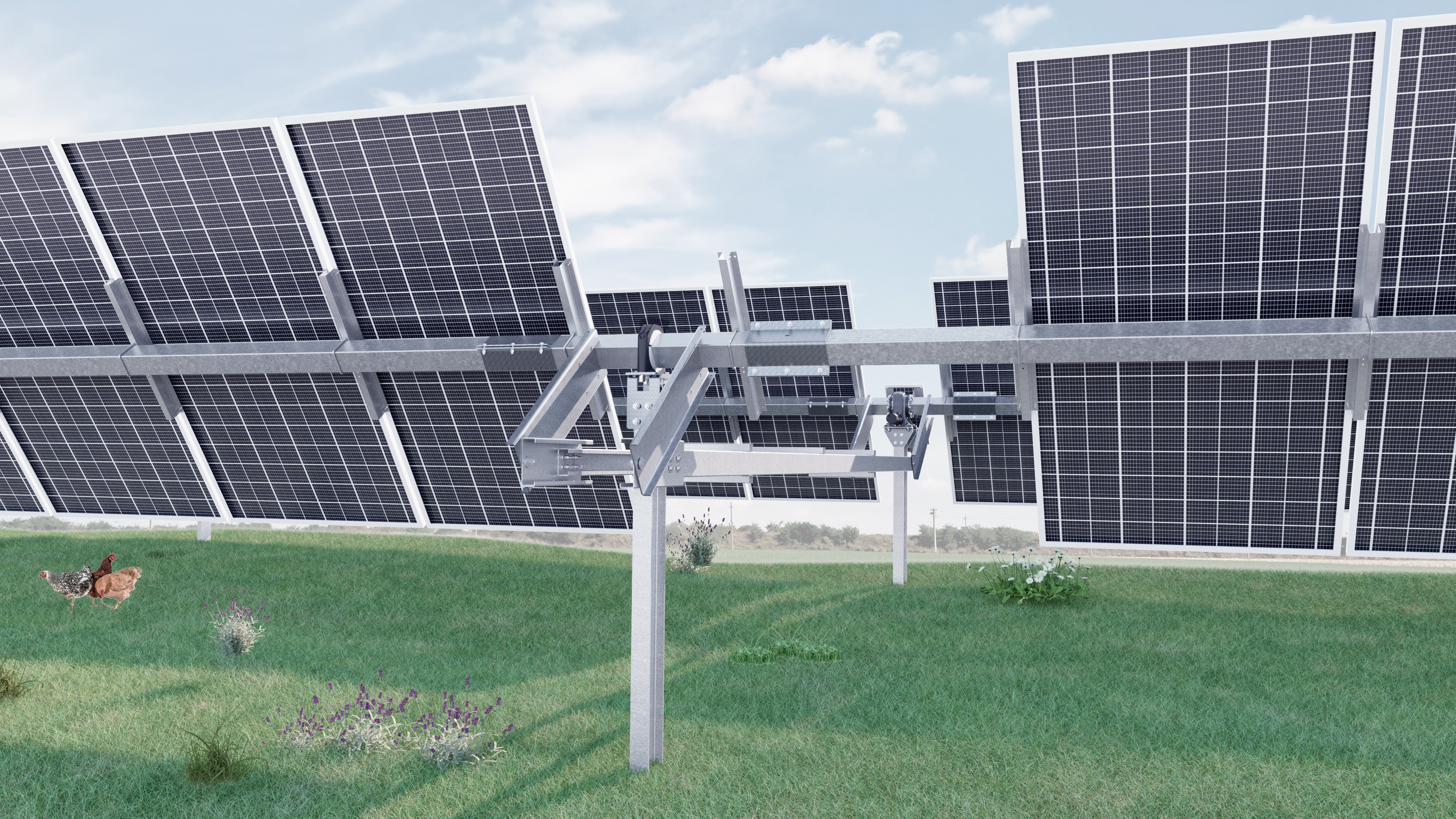

Seguidor solar a un eje con estructura metálica galvanizada y paneles fotovoltaicos instalados en campo verde con gallinas

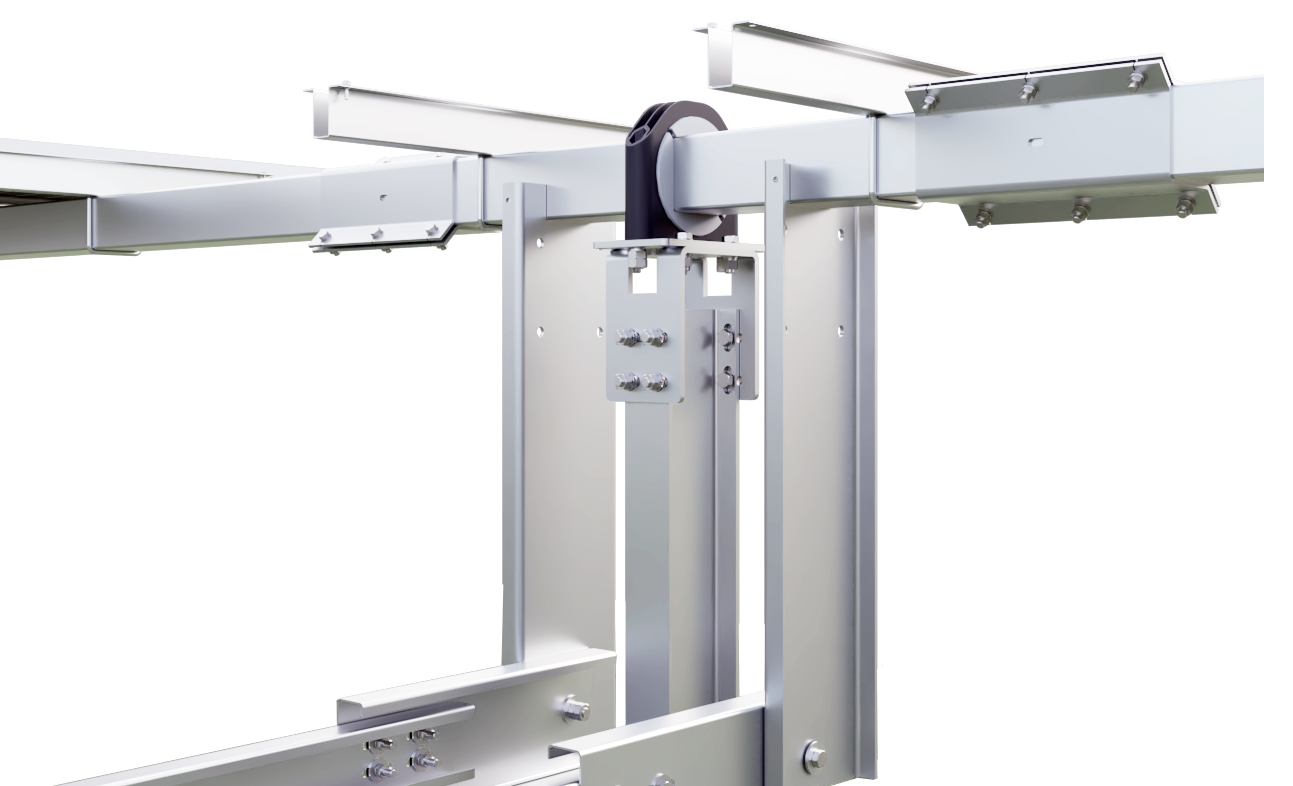

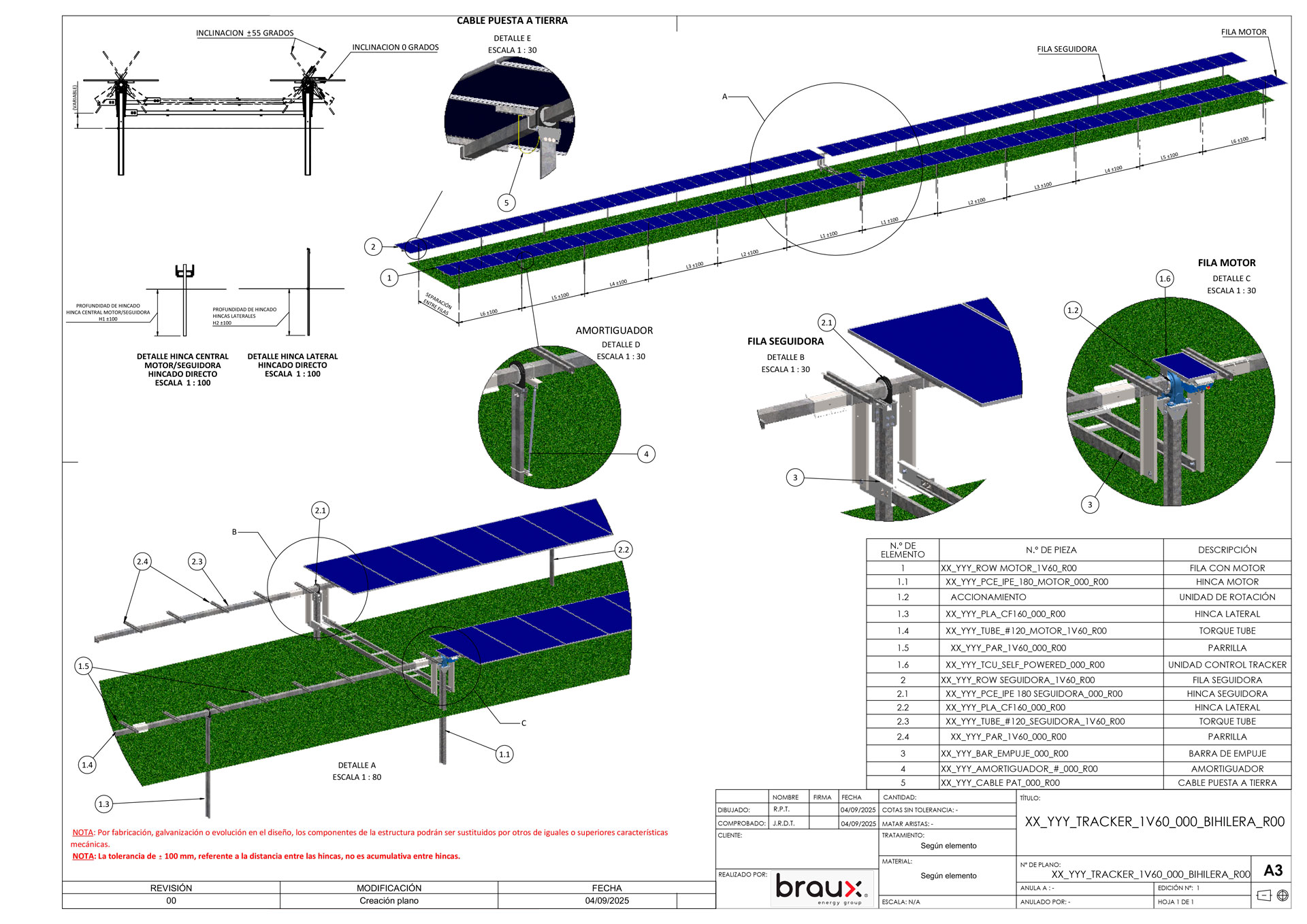

Diseñado para conseguir un bajo coste del sistema gracias a un robusto sistema de doble fila. Su diseño permite que con un solo motor puedan moverse hasta 120 módulos fotovoltaicos, lo que hace que este tracker destaque por su alta eficiencia.

Con esta tipología de doble hilera o “Tracker bifila” conseguimos ajustarnos a superficies o terrenos más irregulares con un menor coste del sistema en comparación al sistema monofila. El encaje combinado de Tracker bifilas más largos y con Tracker cortos tipo multifilas de 3 o 4 hileras, nos permite el aprovechamiento del terreno alcanzando una densidad (Ground Cover Ratio) o ratio de cobertura del suelo optimo al menor coste estructural.

Nuestro soporte técnico:

Servicio de asistencia técnica y postventa.

  • Rápido
  • Cercano
  • Eficaz

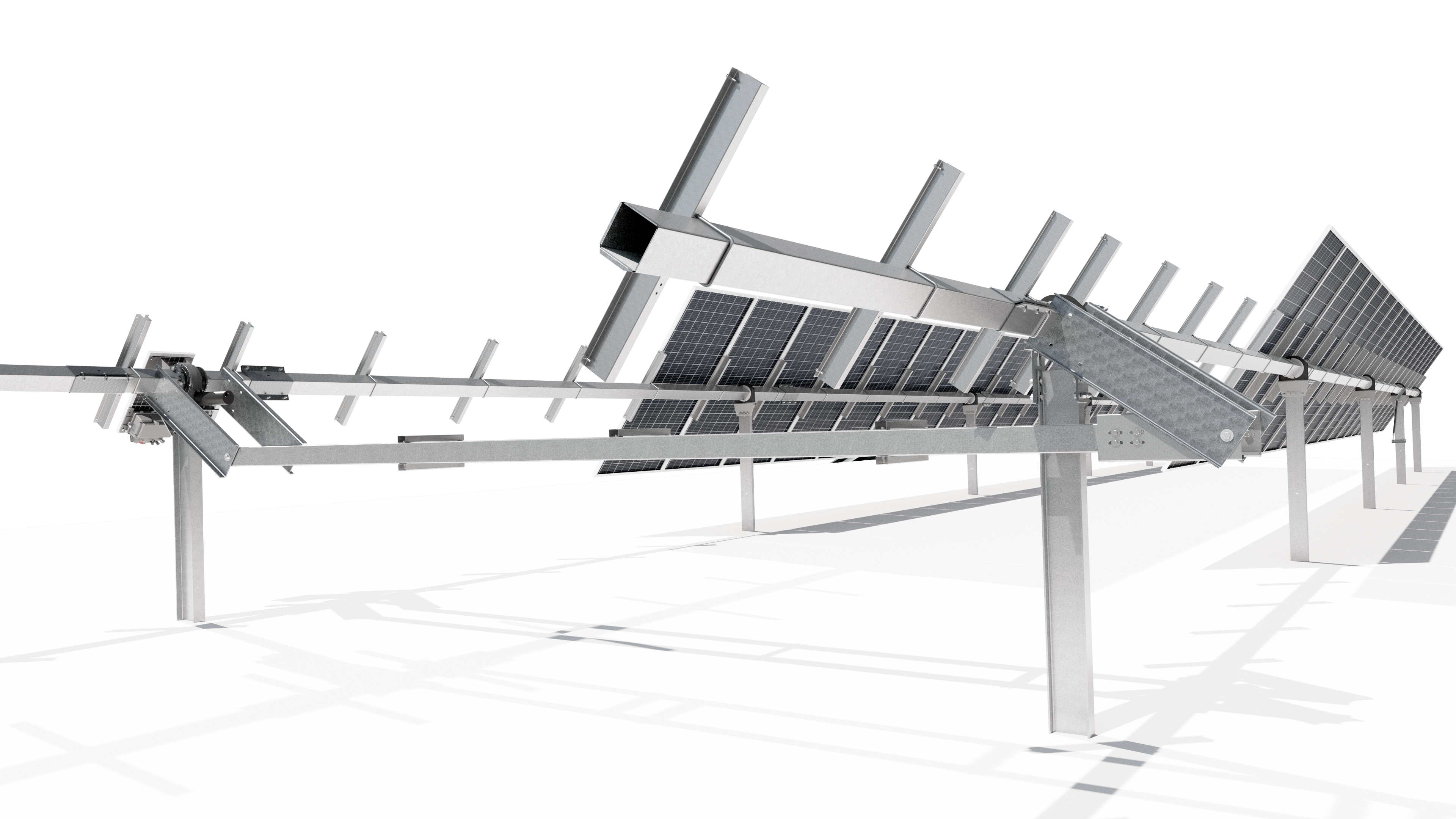

Estructura de seguidor solar a un eje con paneles fotovoltaicos montados en configuración industrial

Datasheet

Tipología Tracker eje horizontal N-S
Ángulo de giro +/- 60º configurable
Pendiente del terreno Hasta un 15%. Otros valores bajo estudio
Tipo de cimentación hincado directo / Perforado e hincado / Micropilote / Zapata
Módulos fotovoltaicos Compatible con todo tipo de módulos: marco / dual glass / bifacial
Mínimas sombras con módulo bifacial
Cálculo estructural De acuerdo a normativa local
Resistencia al viento Estándar de 150km/hora (valores mayores bajo estudio)
Túnel de viento Análisis estáticos y dinámicos
Estudios aeroelásticos
DAF (Factores de amplificación dinámica)
Diseño compatible opcionalmente para Fijación de equipos eléctricos:
• Soporte de cuadros eléctricosCanalización del cableado:
• Sin componentes adicionales
• Conducción de cables por perfilesSistema antiviolable para fijación de módulos:
• Efectividad 100%
• Sin necesidad de reaprietesPre-montaje desde fábrica
Posición de seguridad Gestión inteligente del movimiento en función del viento y nieve
Principales ventajas Alta adaptabilidad del terreno:
• Mínima obra civil
• Sin impacto ambiental
• Montaje fácil y rápido: Número de piezas reducido
• Diseño con tolerancias amplias
• Calidad de montaje garantizada en obra:

  • Sin soldadura
  • Sin taladros

• Bloques independientes: Adaptable a cualquier perímetro de terreno y fácil de implantar
Agrupación eléctrica: Adaptable a la longitud de string necesaria
Motor: 150W – 300W
Alimentación: Autoalimentado

Red

Algoritmo de control: Microcontrolador programado con cálculo astronómico
Gestión de sombras y radiación Algoritmo backtracking (estándar / 3D) personalizado que minimiza las sombras y optimiza la producción

Optimización de radiación
Comunicación: Inalámbrica (Wireless)
Cableado
Sistema de monitorización en tiempo real
Integración rápida y sencilla en sistemas SCADAS externos
Defectos de fabricación: Elementos estructurales: 10 años (extensible)

Componentes electromecánicos: «back to back» según fabricante
Corrosión: Acero tipo ZM o similar: garantía del acerista

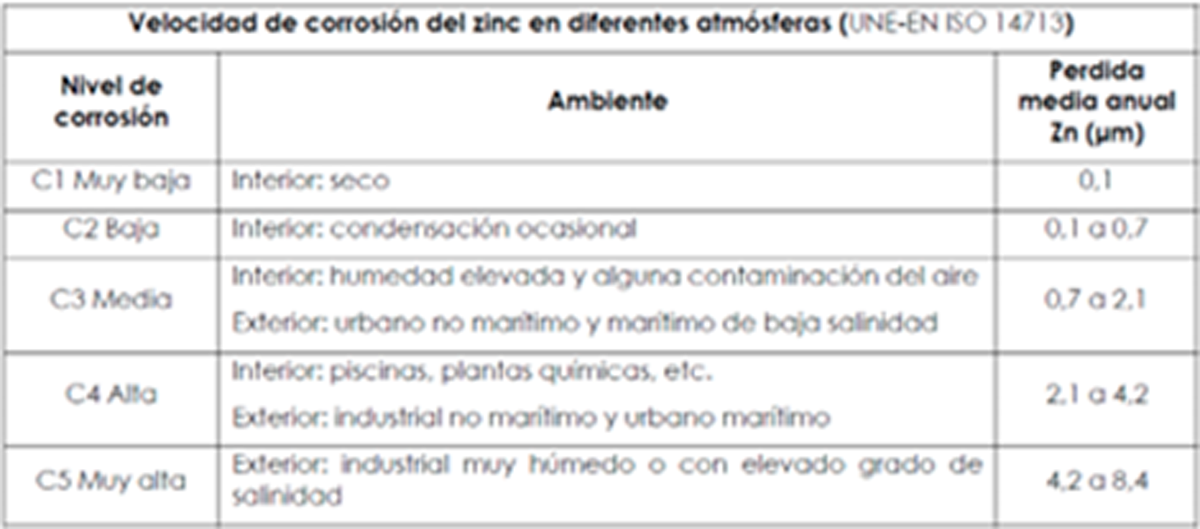

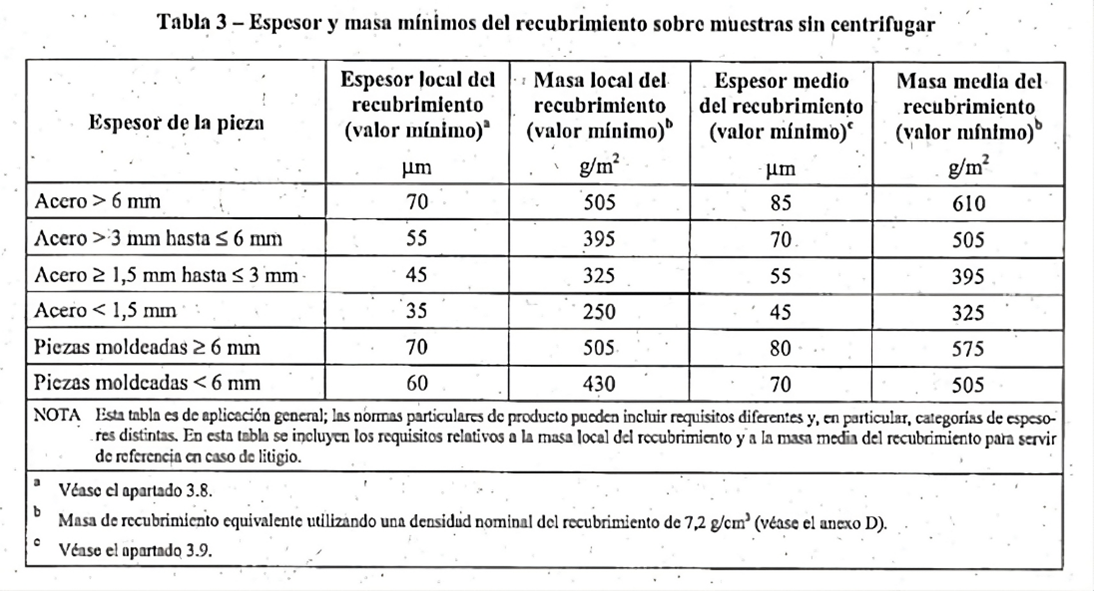

Acero galvanizado en caliente: norma UNE EN ISO 1461, UNE EN ISO 14713, UNE EN ISO 10684

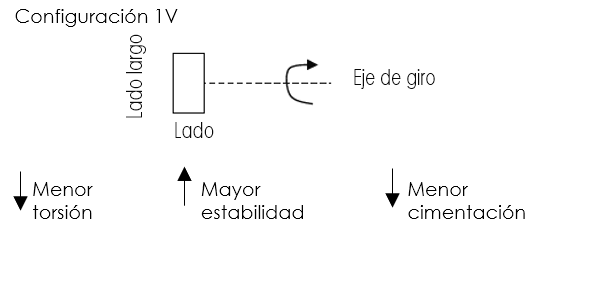

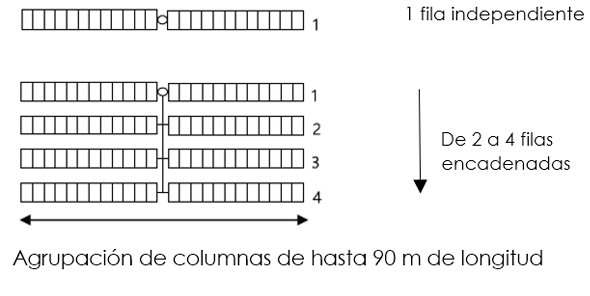

Esquema de configuración 1V en seguidores solares, con eje de giro en el lado largo para reducir torsión, aumentar estabilidad y requerir menor cimentación Esquema de agrupación de filas de paneles solares en columnas de hasta 90 metros de longitud

Tipología

Tracker eje horizontal N-S

Ángulo de giro

+/- 60º configurable

Pendiente del terreno

Hasta un 15%. Otros valores bajo estudio

Tipo de cimentación

hincado directo / Perforado e hincado / Micropilote / Zapata

Módulos fotovoltaicos

Compatible con todo tipo de módulos: marco / dual glass / bifacial
Mínimas sombras con módulo bifacial

Cálculo estructural

De acuerdo a normativa local

Resistencia al viento

Estándar de 150km/hora (valores mayores bajo estudio)

Túnel de viento

Análisis estáticos y dinámicos
Estudios aeroelásticos
DAF (Factores de amplificación dinámica)

Diseño compatible opcionalmente para

Fijación de equipos eléctricos:
• Soporte de cuadros eléctricosCanalización del cableado:
• Sin componentes adicionales
• Conducción de cables por perfilesSistema antiviolable para fijación de módulos:
• Efectividad 100%
• Sin necesidad de reaprietesPre-montaje desde fábrica

Posición de seguridad

Gestión inteligente del movimiento en función del viento y nieve

Principales ventajas

Alta adaptabilidad del terreno:
• Mínima obra civil
• Sin impacto ambiental
• Montaje fácil y rápido: Número de piezas reducido
• Diseño con tolerancias amplias
• Calidad de montaje garantizada en obra:

  • Sin soldadura
  • Sin taladros

• Bloques independientes: Adaptable a cualquier perímetro de terreno y fácil de implantar

Agrupación eléctrica

Adaptable a la longitud de string necesaria

Motor:

150W – 300W

Alimentación:

Autoalimentado / Red

Algoritmo de control

Microcontrolador programado con cálculo astronómico

Gestión de sombras y radicación

Algoritmo backtracking (estándar / 3D) personalizado que minimiza las sombras y optimiza la producción

Optimización de radiación

Comunicación

Inalámbrica (Wireless)
Cableado
Sistema de monitorización en tiempo real
Integración rápida y sencilla en sistemas SCADAS externos

Viento máximo de funcionamiento:

Según proyecto

Resistencia la viento

Según proyecto

Códigos y normas

ISO 9001/ISO 14001 / Marcado CE / Eurocódigo / Normas locales

Defectos de fabricación

10 años en defectos estructurales.
Componentes: «Back to Back» según fabricante

Configuración variable de 2 o 4 filas según proyecto
