Estructuras fijas

Nuestras estructuras Fijas Braux, se caracterizan por la sencillez de su montaje y al mismo tiempo por la robustez y versatilidad para adaptar a cualquier layout.

Cuando diseñamos pensamos en la ordenación eléctrica de los string del proyecto y por supuesto en la instalación mecánica alcanzando la mejor integración de acuerdo a las particularidades de cada terreno.

Sencilla, Versátil, Robusta

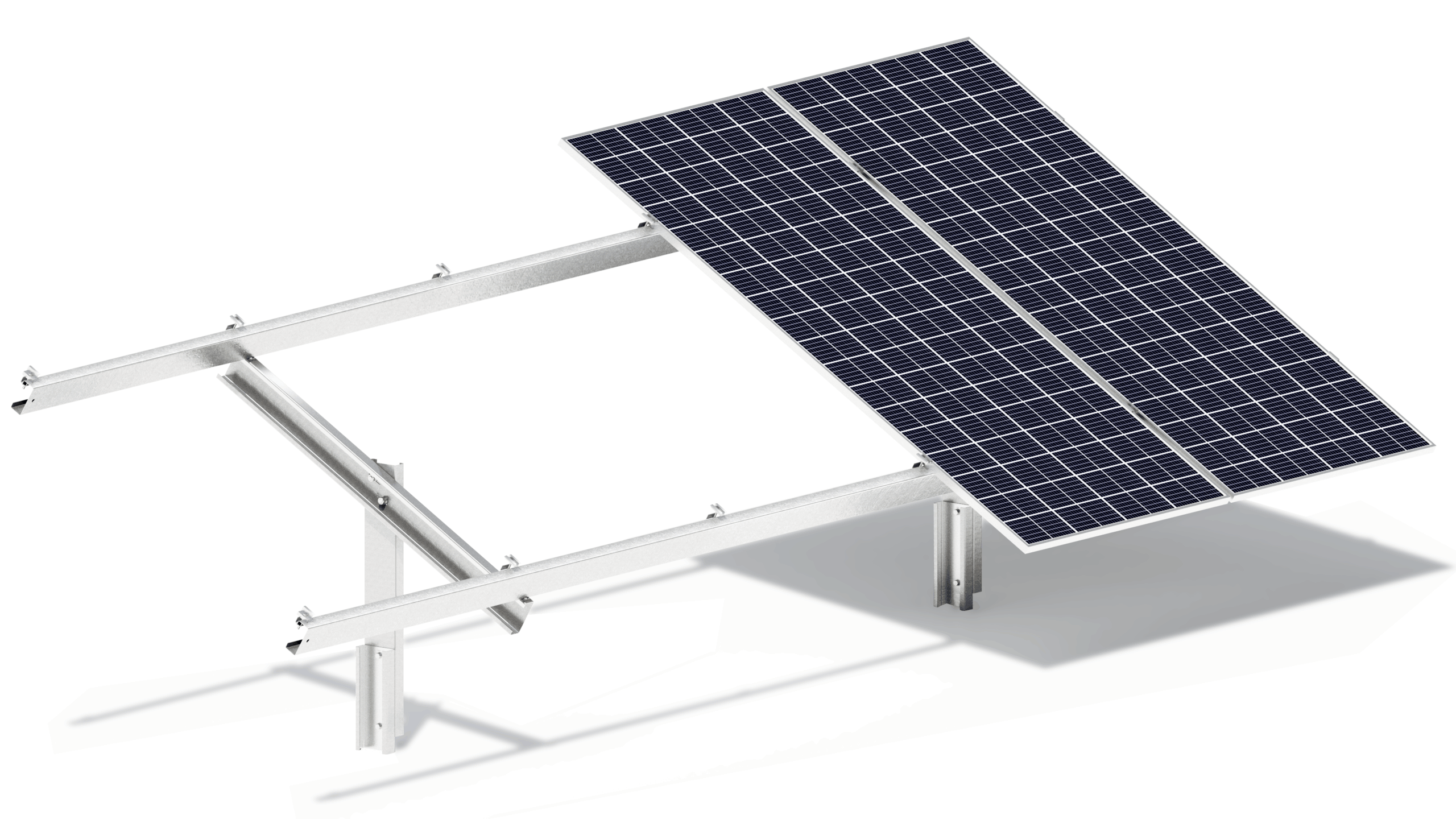

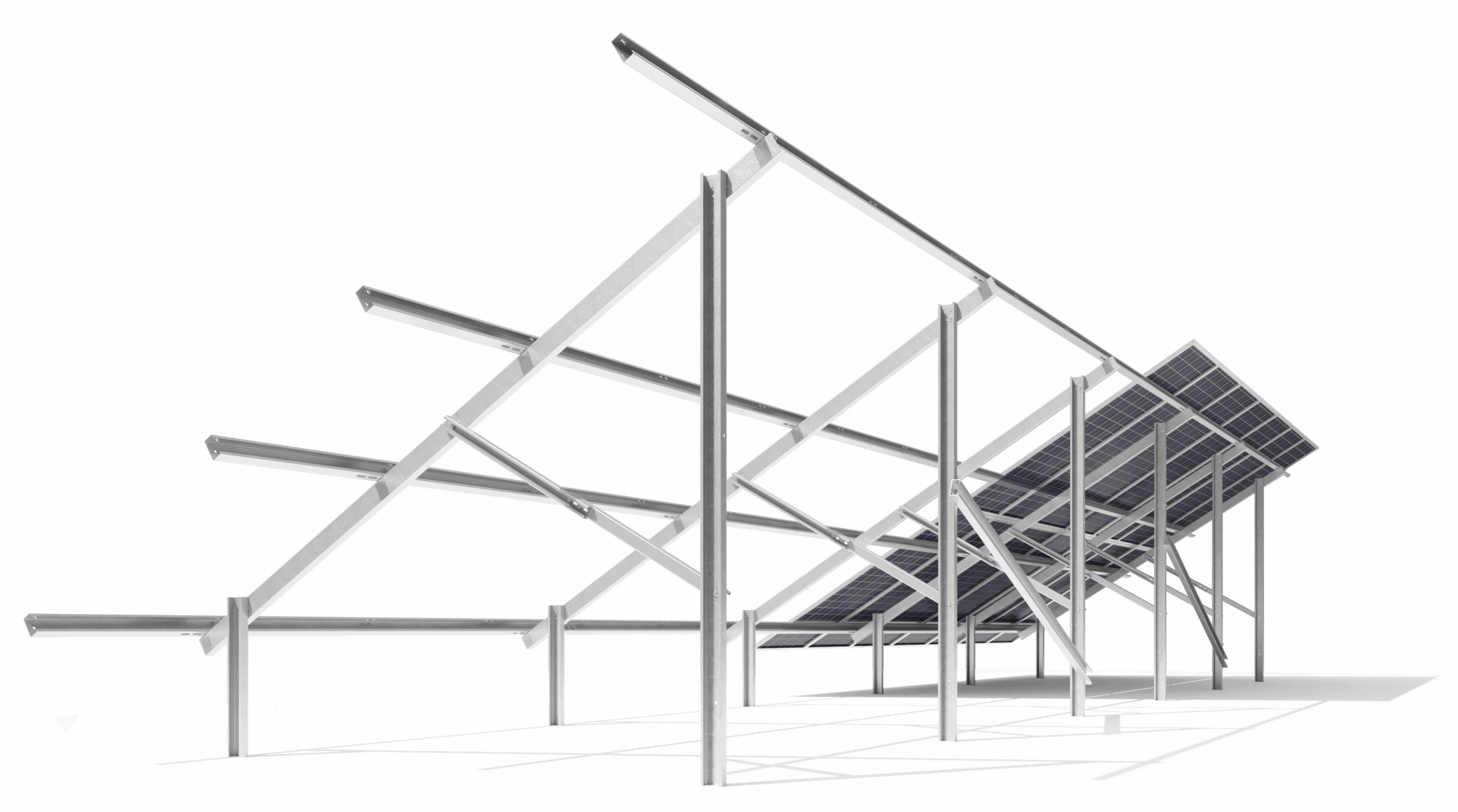

Estructura metálica para soporte de paneles solares fotovoltaicos

DISEÑO Y FABRICACION A MEDIDA

Como fabricantes directos podemos analizar la integración de nuestras estructuras y adecuar de forma óptima a las necesidades particulares de su proyecto, como inclinación, %pendientes, minimizar los movimientos de tierra, estudiar calidad de suelo, analizar irregularidad del sitio, entre otros.

Las estructuras Braux están fabricadas con materiales de primera calidad, con cumplimiento a las normativas europeas. Han sido diseñadas para soportar el paso del tiempo y condiciones climáticas adversas de viento, lluvia, nieve.

Nuestra garantía no es solo un papel, es el resultado de 20 años de pruebas y la confianza en que nuestro producto está construido para durar.

Alta eficiencia del sistema

Diseñadas para rendir incluso en los terrenos más exigentes

Diseñamos estructuras que se adaptan a arduos terrenos, consiguiendo un mayor provecho de los mismos:

Absorción de altas pendientes
Reducción en obra civil
Aprovechamiento superficial máximo

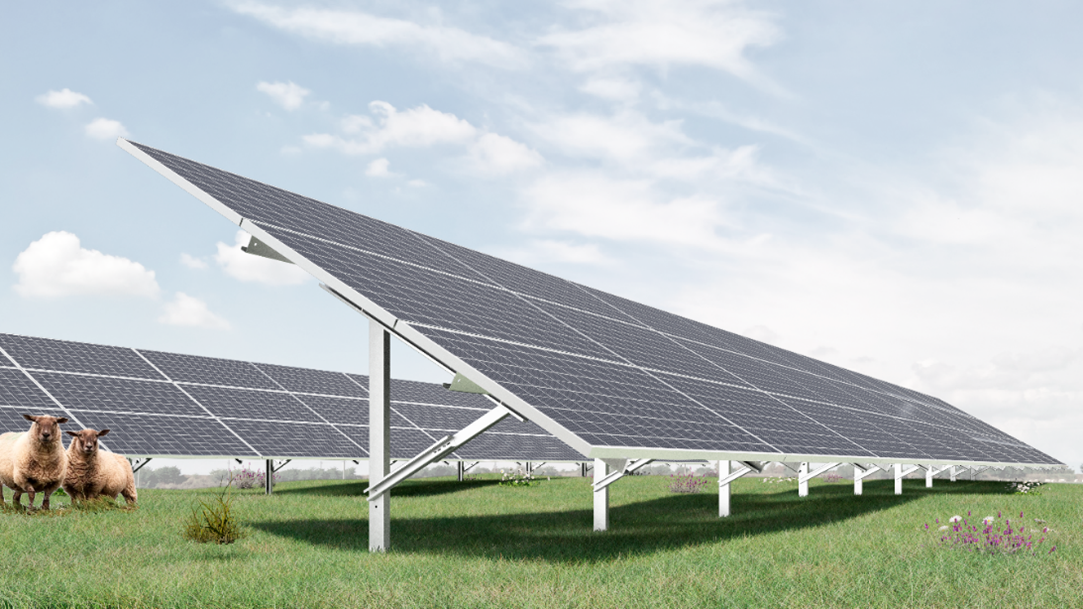

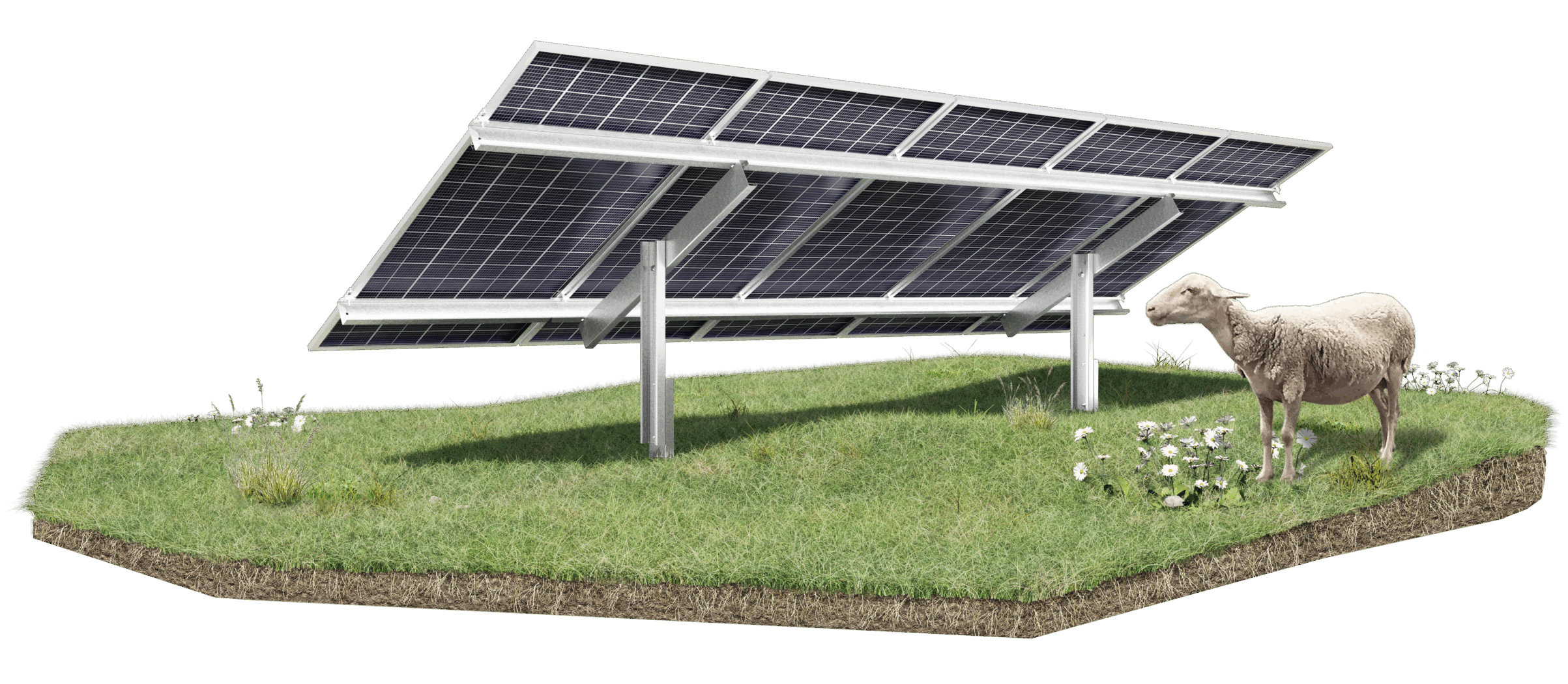

Panel solar fotovoltaico en campo verde con oveja pastando, ejemplo de energía renovable y sostenibilidad agrícola

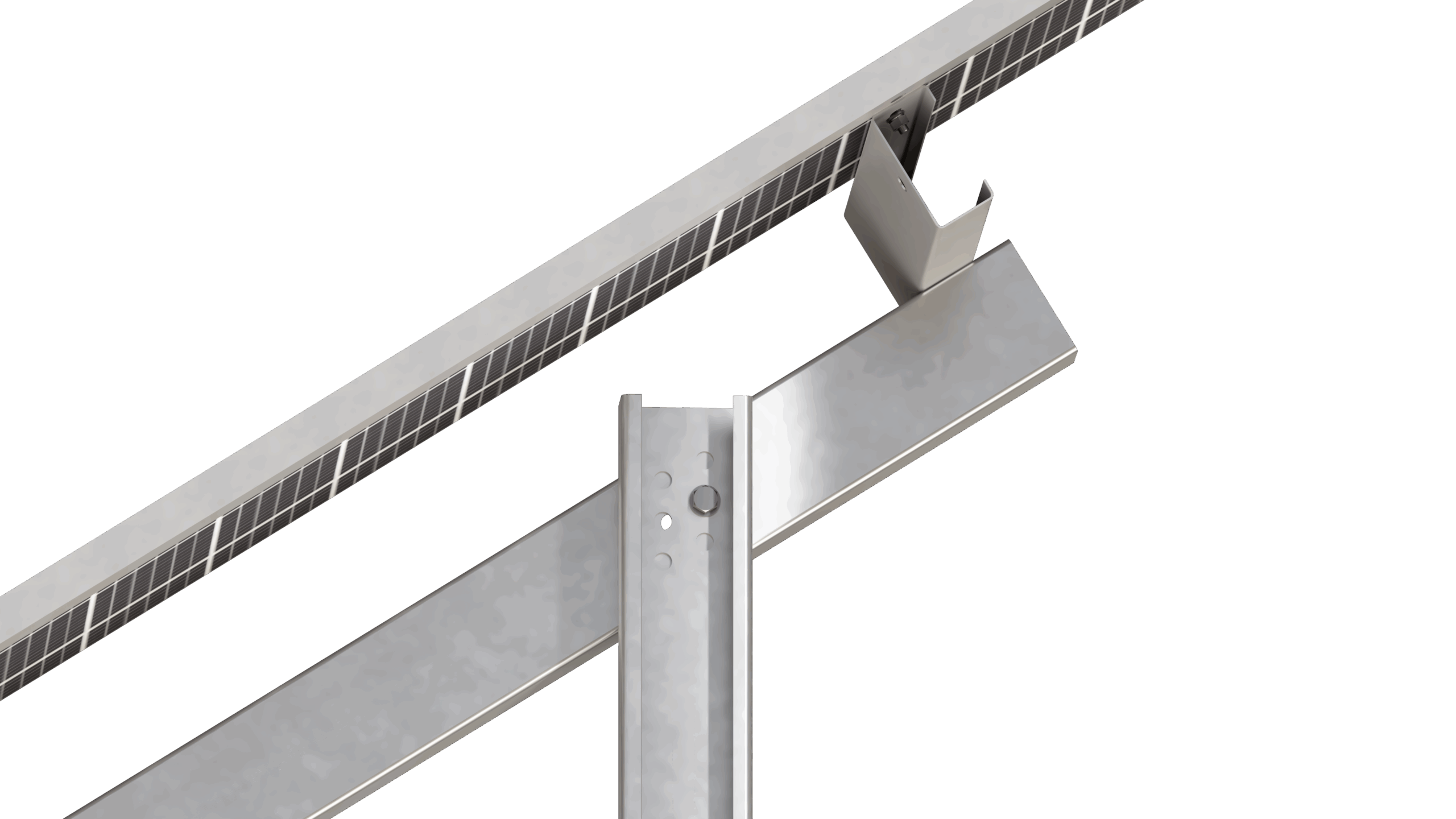

Estructura metálica galvanizada para montaje de paneles solares fotovoltaicos con sistema de sujeción resistente

Mínimos elementos, mínimo mantenimiento:

rozamos casi lo minimalista

Configuraciones a medida con garantía de calidad certificada

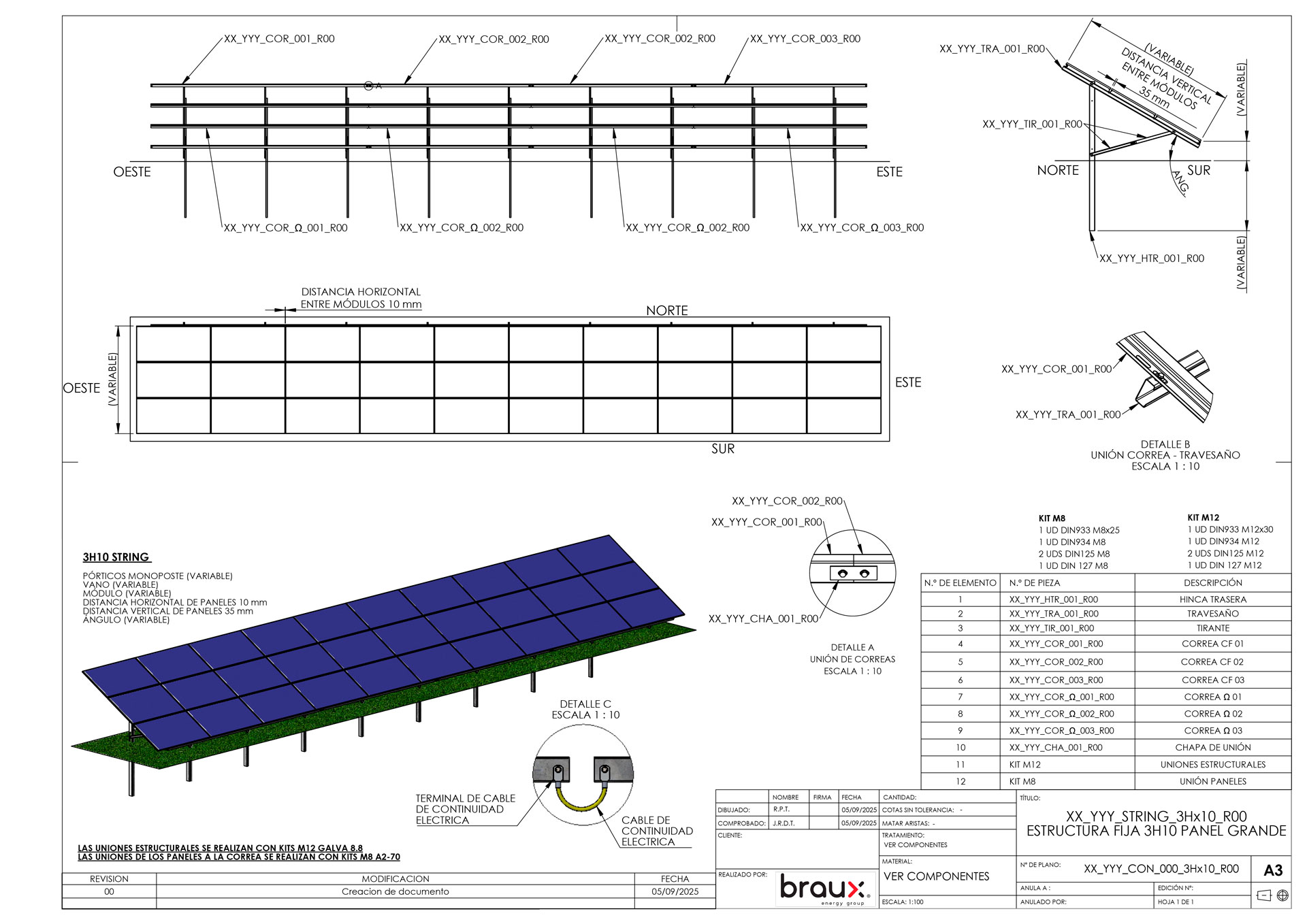

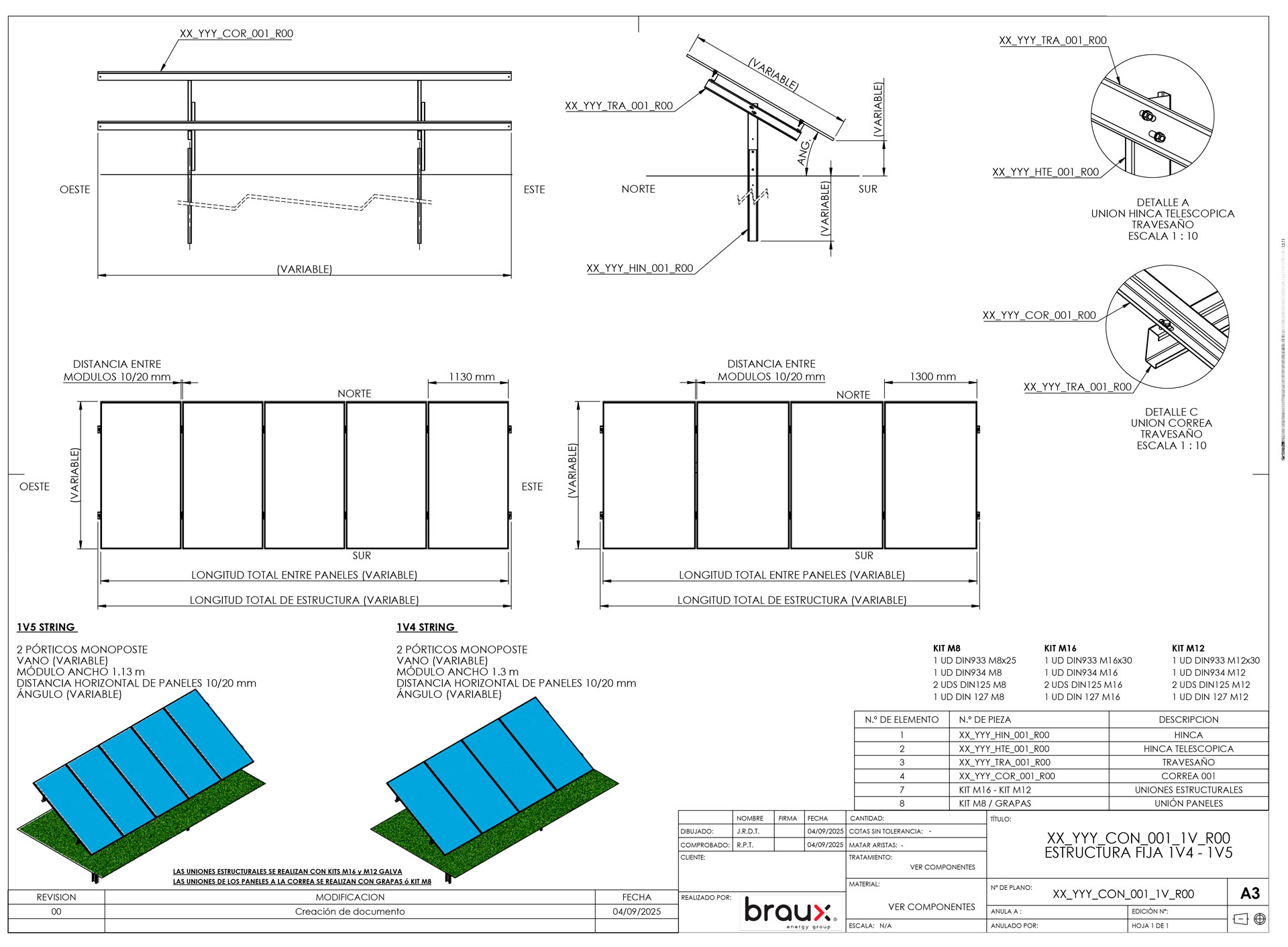

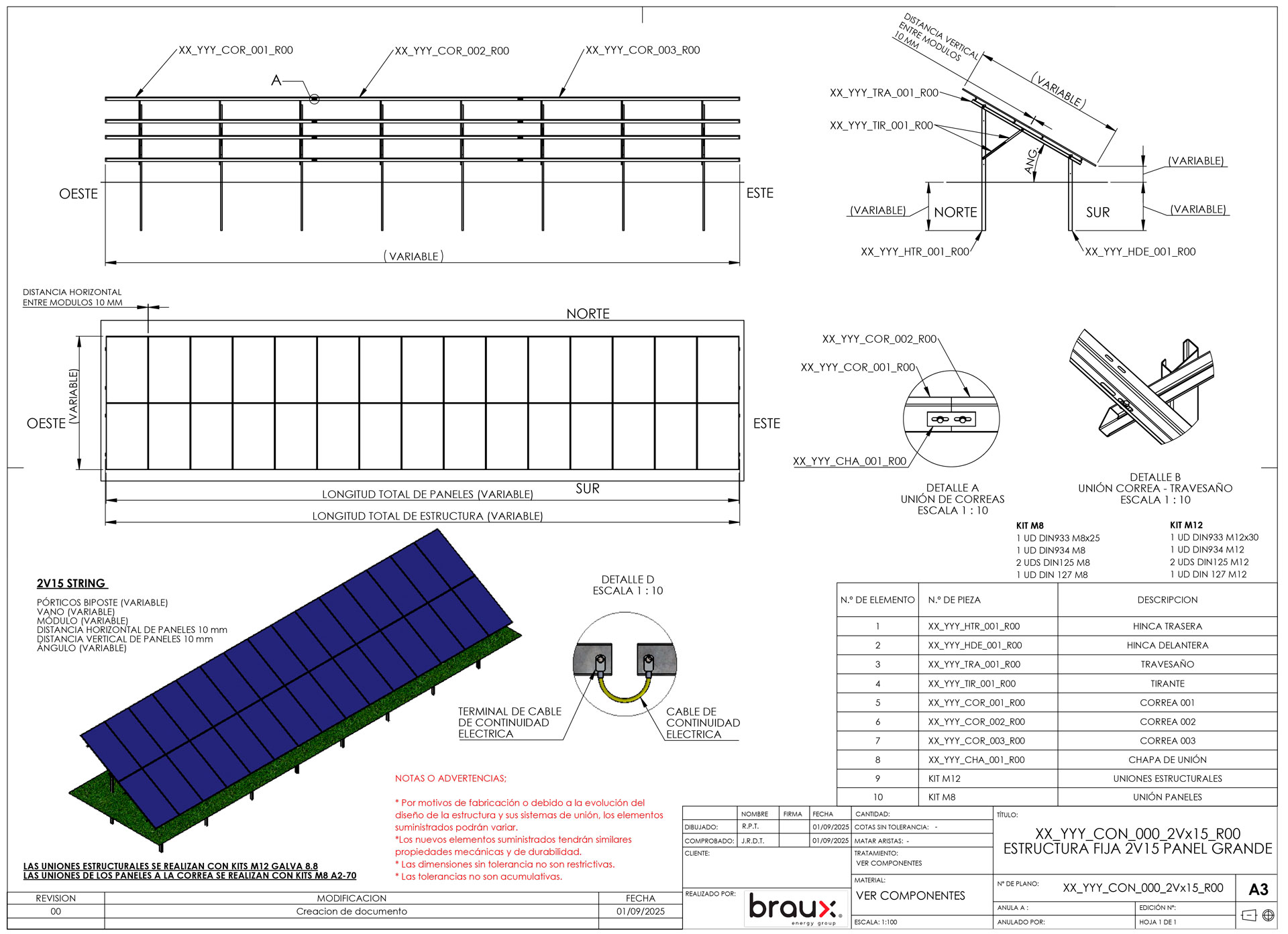

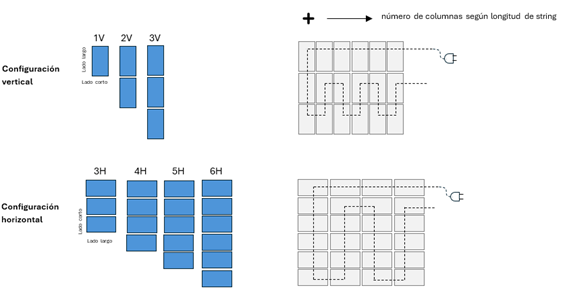

Contamos con un gran abanico de configuraciones en estructura fija en función de las necesidades de cada cliente y cada proyecto: 1V, 2V, 3V, 3H, 4H, 6H…

Fabricamos a medida cada elemento con los más altos stándares de calidad según los Sistemas de Gestión de Calidad

ISO 9001 Sistemas Gestión de Calidad
UNE EN 1090 Marcado CE Estructuras Metálicas
Equipos bancables, DUE DILIGENCE BANCABILITY

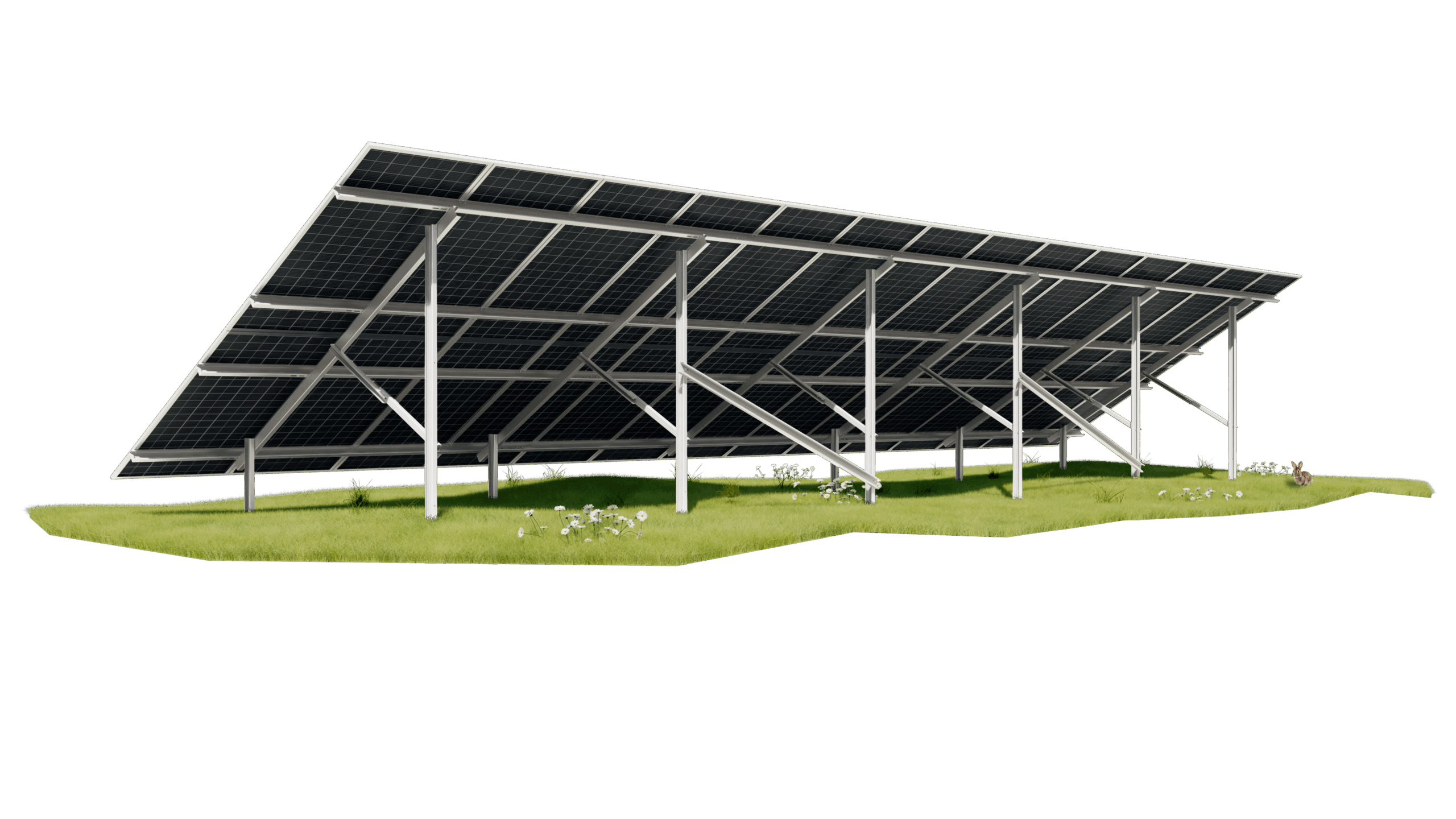

Estructura metálica con paneles solares fotovoltaicos instalada en campo verde

Porque una instalación rápida también es una inversión:

El tiempo es oro

Llevamos en nuestro ADN la experiencia en construcción, es por eso que cuidamos los detalles para conseguir ciertas tolerancias que nos permitan ahorrar tiempo en instalación.

Datasheet

Características generales

Ángulo de inclinación	Desde 5º a 40º (adaptable a cada proyecto)
Pendientes de terreno	E-W hasta 20%
Materiales	Acero galvanizado en caliente EN ISO 1461, acero ZM o similar
Dimensión de mesa	Adaptable según proyecto
Distancia panel al suelo	Adaptable según solicitud
Cimentación	Según necesidades del proyecto: Hincado directo / perforado + hincado / micropilotes / zapatas
Módulos fotovoltaicos	Compatible con todo tipo de módulos: marco / dual glass /bifacial / … Mínimas sombras con modulo bifacial
Resistencia al viento	Hasta 150km/hora (posibilidad de velocidades mayores bajo estudio)
Estudios de túnel de Viento	Análisis estáticos y dinámicos Estudios aeroelásticos
Diseño compatible opcionalmente para	Fijación de equipos eléctricos: Soporte de inversores Soportes de cajas de nivel Canalización de cableado: Sin componentes adicionales Conducción de cables por perfiles Sistema antiviolable para fijación de módulos: Efectividad 100% Sin necesidad de reaprietes Pre-montaje desde fábrica
Principales ventajas	Alta adaptabilidad al terreno: Sin necesidad de obra civil Sin impacto ambiental Montaje fácil y rápido: Número de piezas reducido Diseño con tolerancias amplias Calidad de montaje garantizada en obra: Sin soldadura Sin taladros Bloques independientes: Adaptable a cualquier plano Continuidad eléctrica con cable

Garantía

Defectos de fabricación	10 años (extensible)

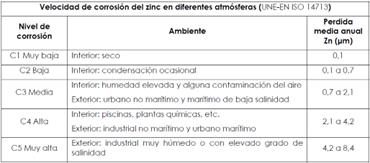

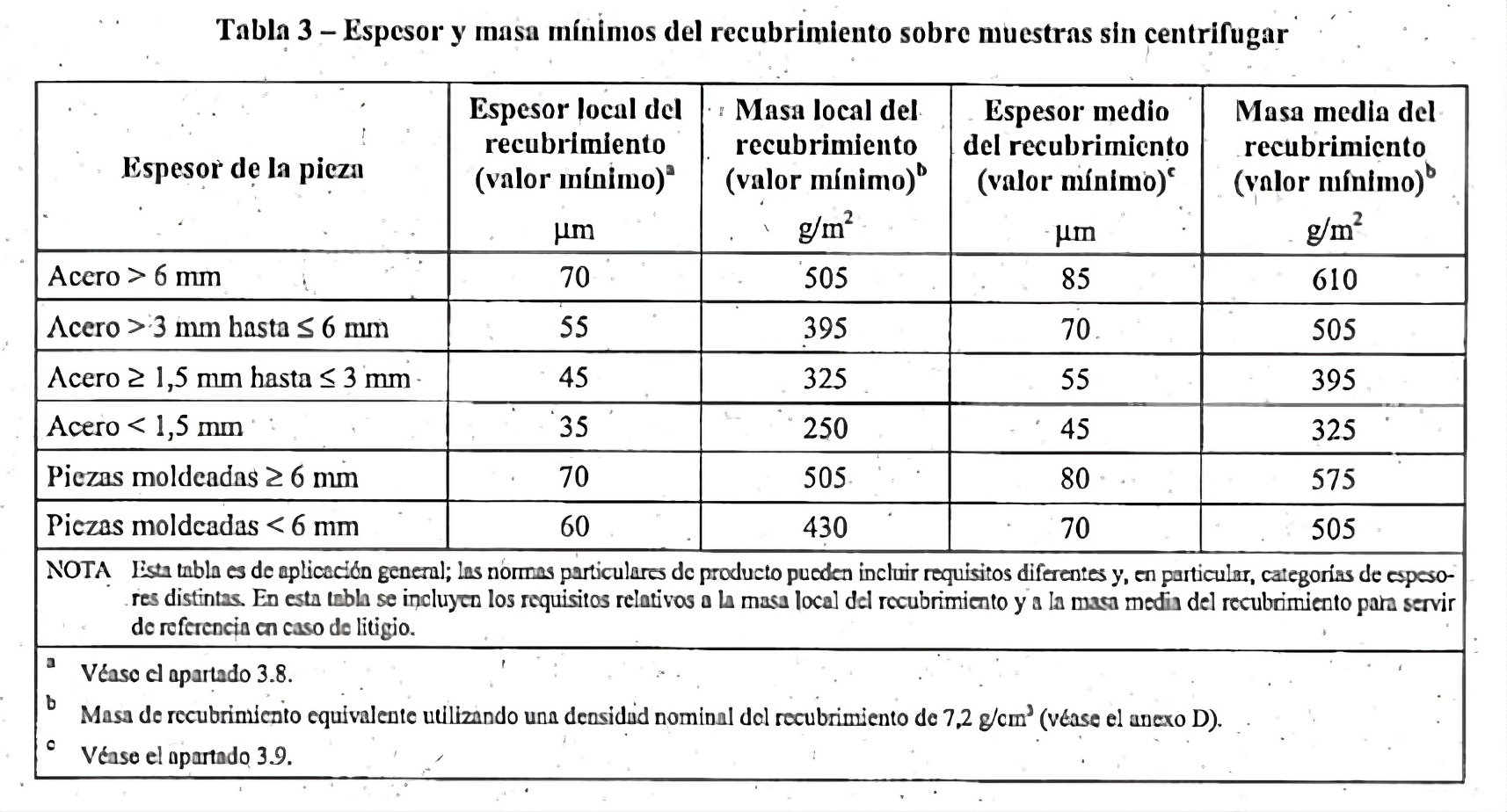

Corrosión	Acero tipo ZM o similar: garantía del acerista Acero galvanizado en caliente: norma UNE EN ISO 1461
